المميزات
- مثالية لعمود نصف السيارات
- يتم تركيبه على أعمدة يصل قطرها إلى 1.2
- جهاز ترميز 60 نبضة اختياري
- المدمج في مكبر سلالة سلالة
- هيكل متين من الفولاذ المقاوم للصدأ
- محامل مشحمة بشكل دائم
- حلقات وفرش جودة الأجهزة
- خرج إشارة عالية المستوى
الوصف

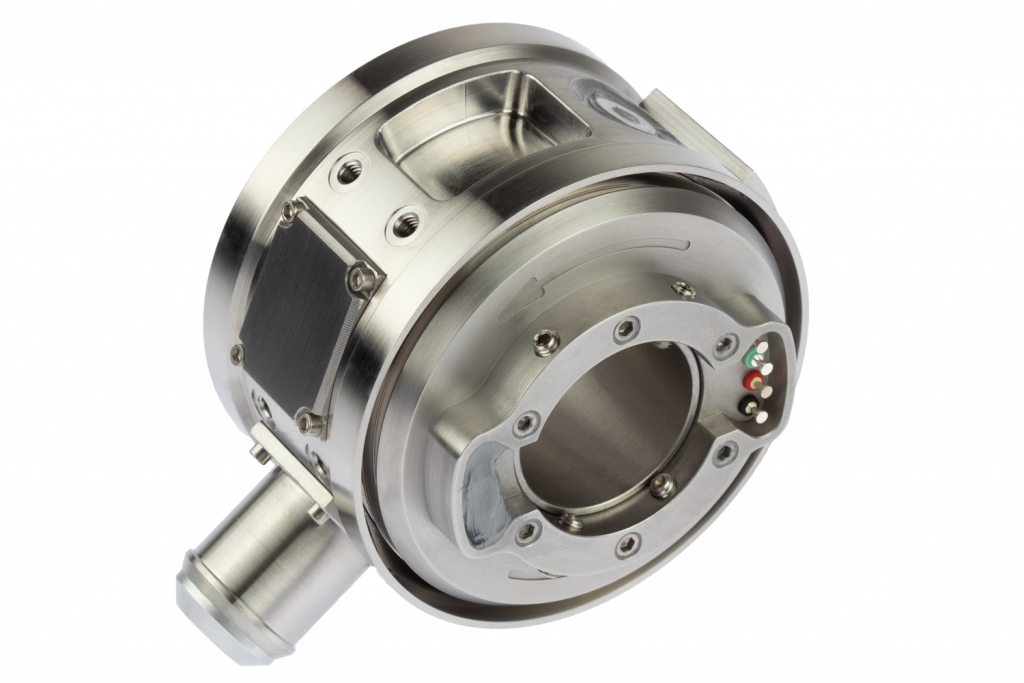

ميشيغان العلمية BA-T-1.2W الجمعية حلقة الانزلاق مانعة لتسرب الماء مثالي للتطبيقات التي تتطلب حلقة انزلاقية ليتم تركيبها مباشرة على عمود دوار. مُصمم لإجراء قياسات لعزم الدوران على المدى الطويل في جميع الأحوال الجوية (غير مغمورة) على أعمدة نصف السيارة ، با-تي-1.2 واط يمكن استخدامها في تطبيقات أخرى مع أعمدة يصل قطرها إلى 1.2 بوصة. يحمي نظام الختم الدائري الانزلاقي من رذاذ الماء والحصى والغبار والطين والطين والثلج.
سمة رئيسية من سمات با-تي-1.2 واط هو مكبر الضغط المدمج الموجود على الجانب الدوار من الحلقة الانزلاقية. يعمل هذا الترتيب على تحسين جودة إشارة النظام بشكل كبير عن طريق تقليل الأخطاء الناتجة عن أسلاك التوصيل الطويلة وتغيرات مقاومة الموصل والتداخل الكهرومغناطيسي.
أربعة من دوائر الحلقة الانزلاقية السبعة في با-تي-1.2 واط تستخدم لتشغيل النموذج المدمج والتحكم فيه أمبير-SG1-M1 مكبر (انظر أمبير-SG1-M1 للميزات والمواصفات). يتم استخدام دائرتين حلقتين إضافيتين لنقل إشارة بيانات عالية المستوى. الحلقة السابعة مخصصة للاستخدام مع تكوين اختياري يستخدم مضخمين مدمجين لتوفير إشارتين عاليتي المستوى للبيانات. يتم إجراء التوصيلات من جسر مقياس الضغط إلى مكبر الصوت عبر أطراف اللحام ذات الترميز اللوني الموجودة على الجزء الدوار الدائري الانزلاقي. تشتمل كل مجموعة من حلقات الانزلاق على كبل ثابت يبلغ طوله 15 قدمًا مع غطاء مطاطي واقٍ للموصل الموجود في الحلقة الانزلاقية ؛ تُباع الأجهزة الإلكترونية لتشغيل مكبر الصوت المدمج والتحكم فيه بشكل منفصل.
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
