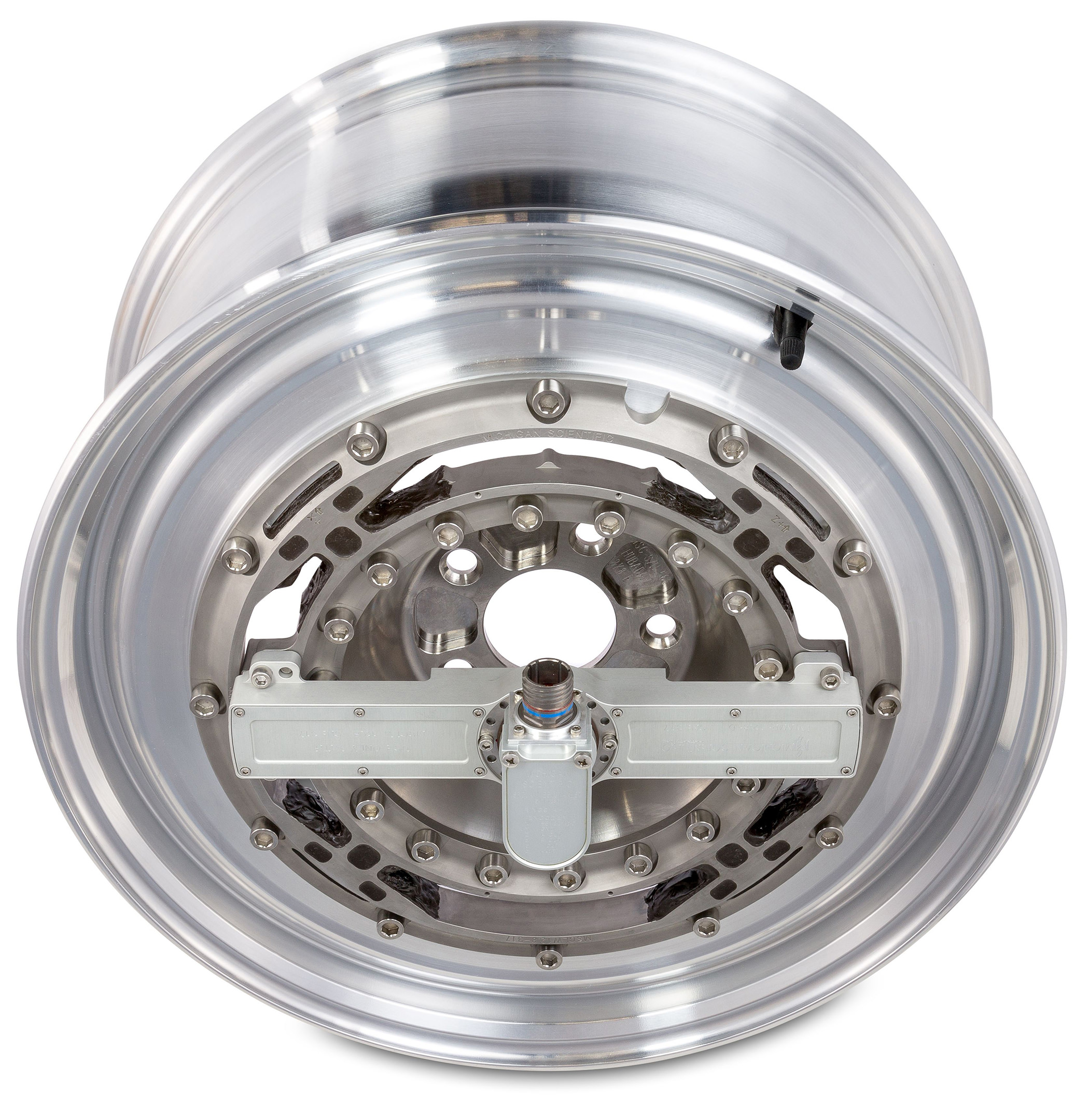

مؤسسة ميشيغان العلمية هي واحدة من الشركات المصنعة الرائدة في محولات قادرة على قياس جميع قوى العجلات واللحظات على الدراجات النارية وسيارات الركاب والمركبات الكهربائية ومركبات الدفع الرباعي والشاحنات الخفيفة والشاحنات الثقيلة والشاحنات الصغيرة وسيارات الدفع الرباعي وشاحنات الفئة 8 ومعدات البناء الثقيلة ومعدات العناية بالعشب والمعدات الزراعية.
أجهزة قياس الكتلة والقوة والوزن والمعايرة الميكانيكية معتمدة لدى ISO / IEC 17025: 2017 المعيار.
تم اعتماد عملية التصميم والتصنيع والمعايرة لمحول قوة العجلة التابع لشركة Michigan Scientific Corporation ومحول طاقة عزم الدوران وخلايا التحميل لـ ISO 9001: 2015 المعيار.
المميزات
- يقيس 3 قوى و 3 لحظات
- يقيس التسارع X و Z
- وزن خفيف
- التثبيت والإعداد والتشغيل البسيط
- أنظمة التأجير متوفرة
- موثوقية فائقة
- ISO / IEC 17025: 2017 الاعتماد الاكاديمي
- ISO 9001: 2015 معتمد
- ضمان لمدة 3 سنوات على محول الطاقة *
- معايرة سريعة
- تصميم المساعدة حافة محور محولات
- مدعومة بـ 20 عامًا في تصنيع وتطوير WFT
- خدمة دعم عملاء ممتازة
الوثائق
الاكسسوارات
محولات
يمكن تصميم المحولات وتصنيعها بواسطة Michigan Scientific ، أو يمكننا تقديم إرشادات حول التصنيع للعملاء دون أي تكلفة. يتم تصنيع مهايئات الحافة خفيفة الوزن من مطروقات الألمنيوم بينما يتم تعديل الإطارات القياسية ، والملحومة ، والإنتاج. محولات المحور خفيفة الوزن مصنوعة آليًا من التيتانيوم 6A1-4V ، مما يقلل بشكل كبير من الوزن الإضافي للعجلة. المحولات القياسية هي الفولاذ المقاوم للصدأ عالي القوة.

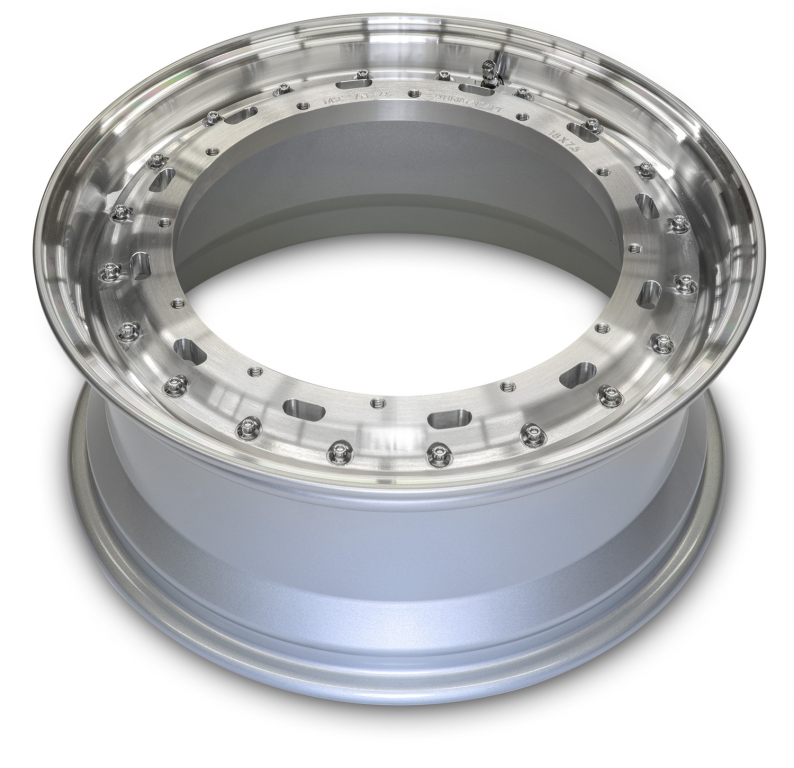

صُنعت محولات ذات حواف من قطعتين من برميل عجلة مُصنَّع مدمجًا مع شفة محول مُصنَّعة من MSC والتي تتزاوج مباشرة مع جميع محولات الطاقة MSC 12.8. وتتراوح أقطار الإطارات من 17 بوصة إلى 21 بوصة ، وهي متوفرة بمقاسات عديدة.

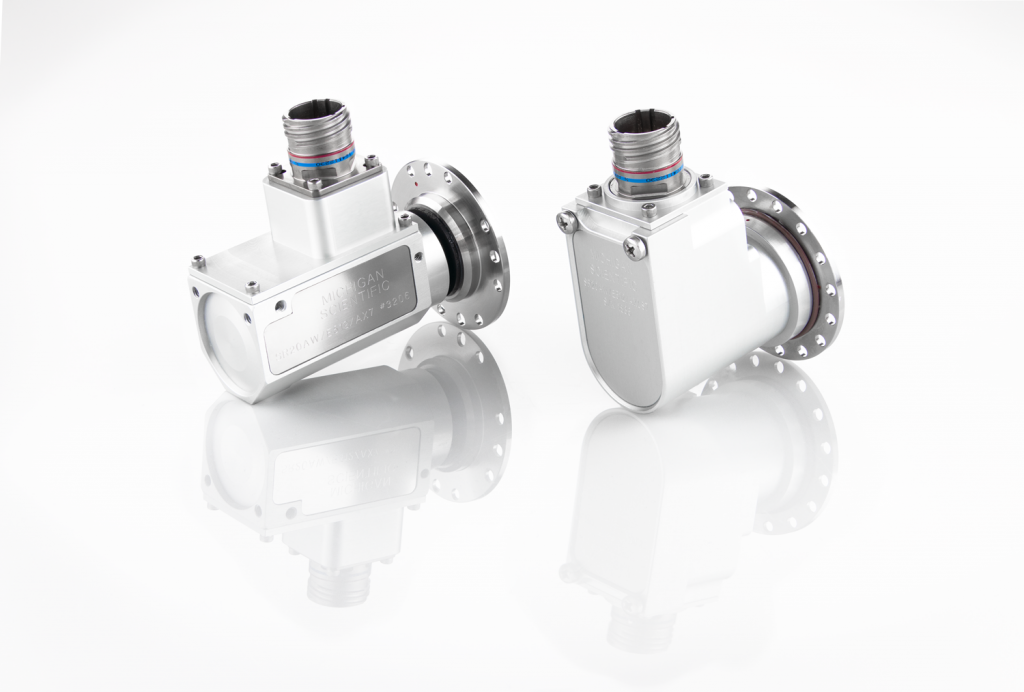

جمعيات WFT Slip Ring
إنّ SR20AW / E512 / AX LS7 جمعيات حلقة الانزلاق SR20AW / E512 / AX7 صممت خصيصا لتستخدم مع هذه المحولات. توفر مجموعات الحلقة الانزلاقية هذه وسيلة لنقل الإشارات الكهربائية الدوارة من العجلة إلى DAQ الثابت.
منتجات التجميع
تتميز CT3 أيضًا بسهولة بدء ميزات Zero و Shunt Calibration و Zero Angle مما يجعل إعداد WFT بسيطًا وسريعًا.
اكسسوارات محاكاة
تتكون حزمة المحاكاة من ثلاثة مكونات ؛ كتلة المحاكاة ومحول المحاكاة وكابل المحاكاة. تُستخدم الكتلة لاستبدال نظام WFT في جهاز محاكاة عندما لا يلزم قياس الأحمال. لها نفس الكتلة والصلابة مثل نظام WFT الكامل. مهايئ المحاكاة عبارة عن لوحة مهايئ يتم استخدامها لتركيب جهاز المحاكاة. ثم يتم توصيل كبل جهاز المحاكاة مباشرة بمكبر للصوت ، بدون مجموعة حلقة انزلاقية.
معايرة:
لقد أمضينا سنوات في إتقان منتجنا الفريد الحاصل على براءة اختراع محول الطاقة آلة المعايرة، TCAT. تقارن المعايرة الإخراج الكهربائي لمحول الطاقة بالأحمال المطبقة. يمكن لـ TCAT معايرة كل MSC خلايا تحميل متعددة المحاور, محولات قوة العجلةو محولات عزم الدوران. يطبق TCAT الأحمال مع المشغلات الخطية ويقيس الحمل من خلال محول الطاقة عبر روابط التفاعل. يطبق ثلاث قوى وثلاث لحظات ويعاير من خلال حزمة الإلكترونيات الفريدة لكل محول. بالإضافة إلى TCAT ، تتمتع MSC بمعايرة كبيرة تستخدم أذرع هيدروليكية لتطبيق القوى واللحظات ؛ ما يصل إلى 100,000 رطل.
تتوافق عملية معايرة محول الطاقة العلمي في ميشيغان مع ISO 9001: 2015 ISO / IEC 17025: 2017 يمكن إرجاع المتطلبات وجميع معدات القياس المرجعية إلى المعهد الوطني للمعايير والتكنولوجيا (NIST). من المستحسن أن يرسل العملاء محولات الطاقة الخاصة بهم بعد عام واحد من الاستخدام ، ثم كل عامين بعد ذلك. هذه طريقة سهلة للتأكد من أن محول الطاقة يعمل بشكل صحيح ولم يتكبد أي ضرر أثناء الاستخدام.
مع تطوير آلة معايرة محول الطاقة الحاصلة على براءة اختراع ، انخفض وقت المعايرة بشكل كبير ، مما يسمح بتحويل أسرع والعودة إلى العميل. هناك مواقع متعددة في جميع أنحاء العالم لمعايرة محول الطاقة العلمي في ميتشيغان. أصبحت عملية المعايرة آلية الآن أيضًا ، مما يسمح للفنيين ذوي المهارات العالية لدينا بالتركيز على تصميم محول الطاقة وتحسينات التصنيع.
مقاطع فيديو

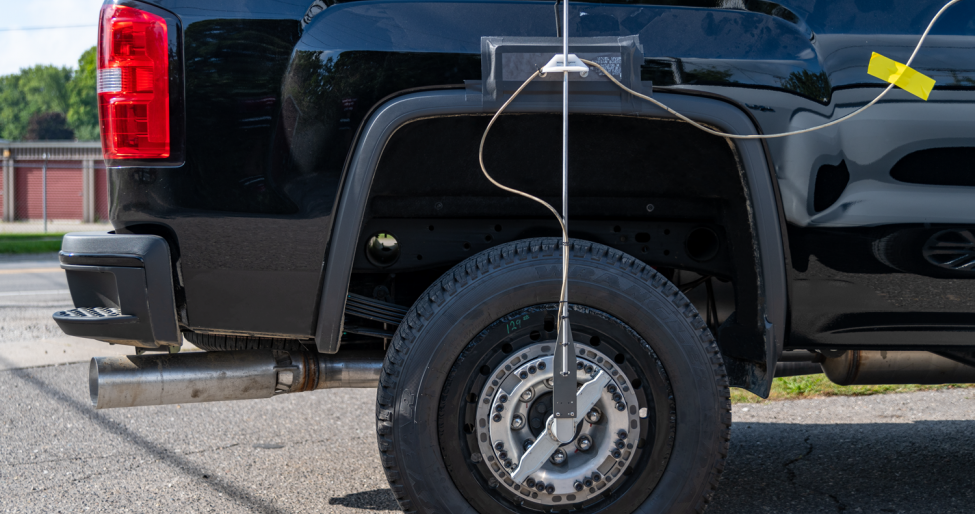

نظرة عامة على نظام محول قوة العجلة
اختبار محول قوة العجلة مع MTU Baja
محول قوة عجلة القياس عن بعد في الثلج

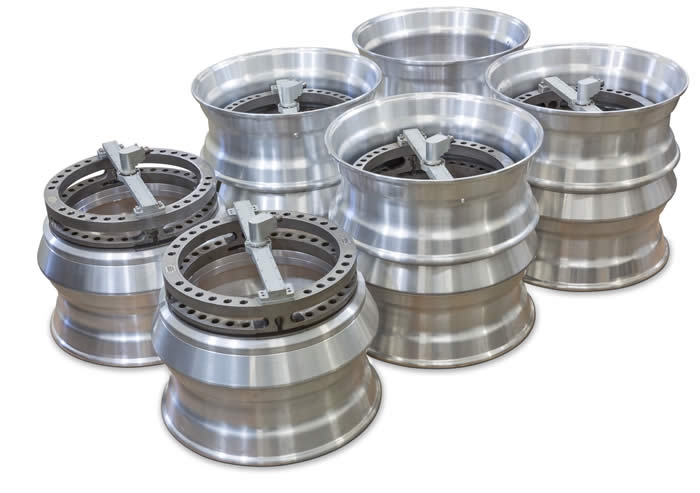

الإيجارات
يتيح لك برنامج MSC WFT Rental Program الحصول على البيانات الدقيقة التي تحتاجها بسرعة ودون استثمار رأس المال.
- اختبر أي نوع من المركبات تقريبًا
- مجموعة واسعة من القدرات
- توصيل سريع
- برنامج الإيجار بغرض التملك
- جميع WFTs مقاومة للعوامل الجوية (IP67)
- دعم العملاء الرائع
- أنظمة سهلة التركيب والاستخدام
- مخرجات الإشارات التناظرية و CAN و Ethernet
التطبيقات
بلوق وظائف ذات الصلة
النماذج القياسية
سعة تحميل شعاعية تبلغ 5,600 رطل
سعة تحميل جانبية تبلغ 2,000 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 8 بوصات وأكبر
سعة تحميل شعاعية تبلغ 6,750 رطل
سعة تحميل جانبية تبلغ 3,350 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 12 بوصات وأكبر
مادة تيتانيوم قوية وخفيفة الوزن
سعة تحميل شعاعية تبلغ 8,000 رطل
سعة تحميل جانبية تبلغ 4,000 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 10 بوصات وأكبر
سعة تحميل شعاعية تبلغ 11,200 رطل
سعة تحميل جانبية تبلغ 5,600 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 12 بوصات وأكبر
نظام القياس والحث اللاسلكي
سعة تحميل شعاعية تبلغ 11,200 رطل
سعة تحميل جانبية تبلغ 5,600 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 14 بوصات وأكبر
سعة تحميل شعاعية تبلغ 13,400 رطل
سعة تحميل جانبية تبلغ 7,850 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 12 بوصات وأكبر
سعة تحميل شعاعية تبلغ 14,500 رطل
سعة تحميل جانبية تبلغ 7,850 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 12 بوصات وأكبر
سعة تحميل شعاعية تبلغ 20,000 رطل
سعة تحميل جانبية تبلغ 10,000 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات مفردة أو مزدوجة مقاس 16 بوصة وأكبر
33,700 رطل (150 كيلو نيوتن) سعة تحميل شعاعية
16,850،75 رطل (XNUMX كيلو نيوتن) سعة الحمولة الجانبية
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 19.5 بوصات وأكبر
سعة تحميل شعاعية تصل إلى 40,000 رطل
سعة تحميل جانبية تصل إلى 20,000 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات مفردة أو مزدوجة مقاس 15 بوصة وأكبر
سعة تحميل شعاعية تبلغ 50,000 رطل
سعة تحميل جانبية تبلغ 25,000 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات مفردة أو مزدوجة مقاس 19.5 بوصة وأكبر
سعة تحميل شعاعية تصل إلى 100,000 رطل
سعة تحميل جانبية تصل إلى 50,000 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات مفردة أو مزدوجة مقاس 20 بوصة وأكبر
سعة تحميل شعاعية تبلغ 100,000 رطل
سعة تحميل جانبية تبلغ 50,000 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مفردة أو مزدوجة مقاس 22.5 بوصة وأكبر
سعة تحميل تبلغ 157,360 رطلاً
يقيس 3 قوى و 3 لحظات
يتكيف مع PCD مقاس 425 مم مع محور قياسي
نماذج التخصص
سعة تحميل شعاعية تبلغ 21,000 رطل
سعة تحميل جانبية تبلغ 10,000 رطل
يقيس 3 قوى و 3 لحظات
يتكيف مع عجلات مقاس 10 بوصات وأكبر
قدرة تحميل شعاعي 4,500 رطل
قدرة تحميل جانبية تبلغ 2,700 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات 10 بوصة وأكبر
قدرة تحميل شعاعي 25,000 رطل
قدرة تحميل جانبية تبلغ 12,500 رطل
يقيس 3 قوى و 3 لحظات
تتكيف مع عجلات 22.5 بوصة وأكبر
* تلتزم مؤسسة Michigan Scientific Corporation (MSC) بجودة واتقان جميع معدات MSC. تضمن MSC أن يكون محول طاقة العجلات خاليًا من عيوب التصنيع والمواد لمدة ستة وثلاثين (36) شهرًا من تاريخ الشحن بواسطة MSC. محولات قوة العجلة مضمونة لمدة ستة وثلاثين شهرًا طالما تم تركيبها وصيانتها وتشغيلها بشكل صحيح. يجب على MSC ، حسب اختيارها ، إصلاح أو استبدال محول قوة العجلة الذي توفره MSC ، مجانًا ، إذا ثبت أنه معيب في المواد أو التصنيع خلال فترة الضمان. تحتفظ MSC بالحق في رفض مطالبات الضمان عندما يتم تحديد أن الفشل ناتج عن الاستخدام غير السليم أو الصيانة أو التعديلات من قبل العميل أو طرف ثالث.
