المميزات
- 6 دائرة زلة حلقة مانعة لتسرب الماء
- تصميم مضغوط
- يتم تركيبه على أعمدة يصل قطرها إلى 3.2 [81.3 مم]
- محامل مشحمة بشكل دائم
- هيكل متين من الفولاذ المقاوم للصدأ
- حلقات وفرش جودة الأجهزة
- حزمة تشفير 60 نبضة اختيارية لكل دورة تنتج خرج جهد موجة مربعة
الوصف

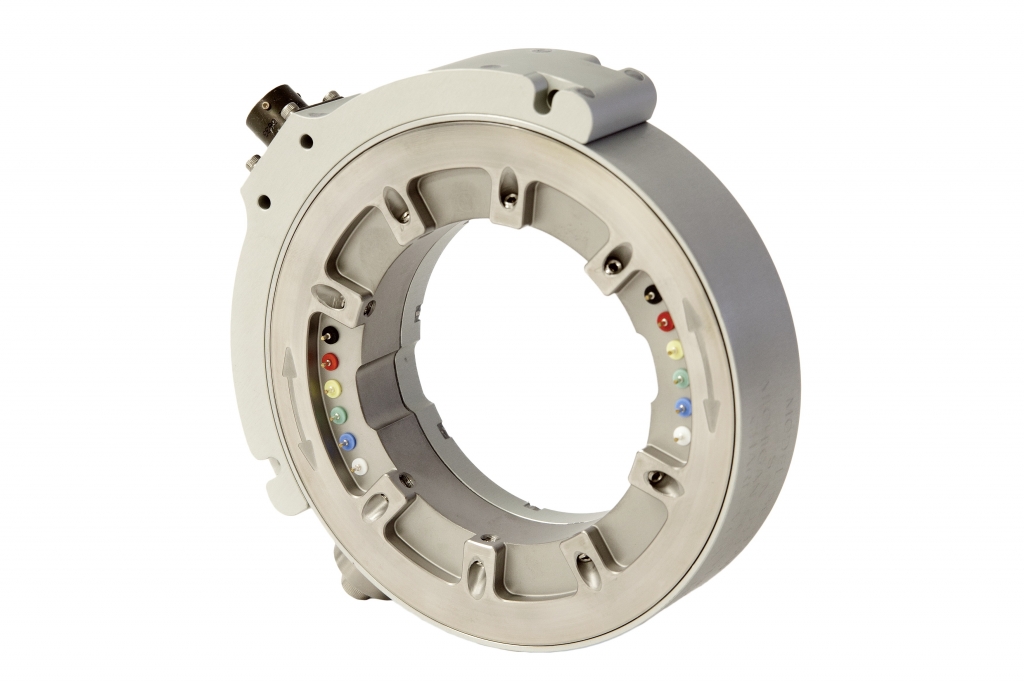

ميشيغان العلمية B6-3.2W الجمعية حلقة الانزلاق مانعة لتسرب الماء مثالي للتطبيقات التي تتطلب إغلاق الحلقة الانزلاقية وتركيبها مباشرة على عمود دوار. يستخدم هذا النموذج عادةً لتطبيقات قياس عمود إدارة السيارات ، ويستخدم أختامًا مصممة خصيصًا لتوفير حماية مقاومة للعوامل الجوية من الماء والطين والثلج والغبار والملوثات الأخرى. إنه مصمم ليلائم أعمدة يصل قطرها إلى 3.2 بوصة وإجراء توصيلات كهربائية لضغط العدادات ، والمزدوجات الحرارية ، أو أجهزة الاستشعار الأخرى التي تم تركيبها على المعدات الدوارة. الفرش والحلقات الانزلاقية مصنوعة من معادن ثمينة تقلل الضوضاء وتمكن من استخدام التجميعات لإشارات الأجهزة منخفضة المستوى.
تسمح سعة الدوائر الست لهذه الحلقة المنزلقة بأكثر من قناة واحدة لقياس ضغط الجسر الكامل. هذا مفيد بشكل خاص لتطبيقات عمود الإدارة حيث تكون هناك حاجة إلى قياسات عزم الدوران والمحورية. بالإضافة إلى ذلك ، فإن B6-3.2 واط يوفر توصيلات دارة كافية للاستخدام مع مضخمات الصوت الدوارة. يعمل تحديد مكبرات الصوت الدقيقة على الجانب الدوار من الحلقة المنزلقة على تحسين جودة الإشارة بشكل كبير لأن مكبر الصوت يقع بالقرب من المستشعر. هذا يقلل من الأخطاء بسبب أسلاك الرصاص الطويلة ، وتغيرات مقاومة الموصل ، والتداخل الكهرومغناطيسي ، وتدرجات درجة الحرارة عبر ملامسات حلقة الانزلاق.
هذا التجميع متوفر مع حزمة تشفير اختيارية. ال B6-3.2 واط / E60 ينتج خرج جهد موجة مربعة 20 نبضة / ثورة. يتم إنتاج الإشارة بواسطة مستشعر تأثير القاعة ، والذي يسمح بتحديد السرعة إلى صفر دورة في الدقيقة.
يتم إجراء التوصيلات من خلال أطراف اللحام ذات الترميز اللوني الموجودة على الجزء الدوار للحلقة الانزلاقية ، وموصل على الجزء الثابت للحلقة الانزلاقية. إن التصميم المدمج لهذه الحلقات الانزلاقية يجعلها مثالية للتطبيقات التي تتوفر فيها مساحة محدودة.
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
