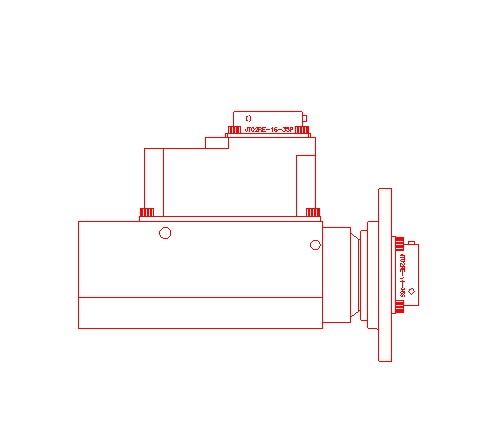

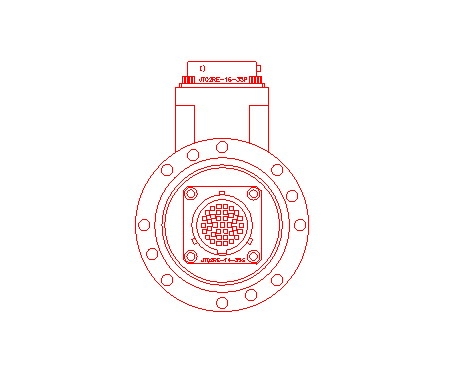

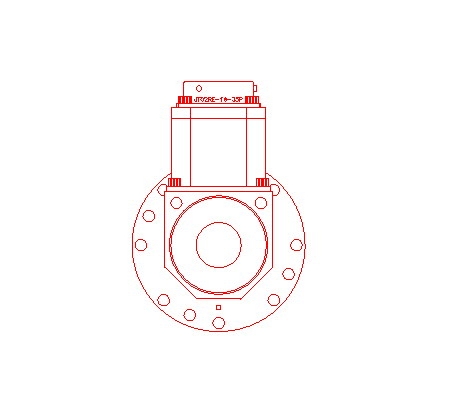

تحتوي مجموعة الحلقة الانزلاقية SR36A_ / T ___ / AX على 36 دائرة حلقة انزلاقية في غلاف مقاوم للعوامل الجوية. لها دوار من النوع A (قطره 2.500 ″) ، مع موصلات Bendix JT على الجزء الثابت والدوار. يحتوي نموذج مقياس سرعة الدوران على إلكترونيات مدمجة (مقياس سرعة الدوران).
المميزات
- 36 وصلات حلقة الانزلاق
- جهاز استشعار دوران جهاز التشفير
- متوفر مع أو بدون أختام مانعة لتسرب الماء
- النوع أ (قطره 2.500 ″) دوار
- موصل دائري على أطراف الجزء الثابت ولحام على الدوار
- حلقات وفرش جودة الأجهزة
- غلاف معدني محكم الإغلاق ومقاوم للتآكل
- وخفيفة الوزن وصغيرة الحجم
الوصف
• سلسلة SR / ERT يستخدم عند الحاجة إلى تركيب حلقة انزلاق و / أو مستشعر دوران في نهاية عمود الدوران. تُستخدم حلقات الانزلاق المصنوعة من سبائك الذهب لإجراء توصيلات كهربائية عالية الجودة بمقاييس الضغط أو المزدوجات الحرارية أو غيرها من أجهزة الاستشعار التي تم تثبيتها على الآلات الدوارة. تبلغ السعة الحالية 0.5 أمبير لكل اتصال ويبلغ أقصى اختلاف في مقاومة الذروة 0.1 أوم. يستخدم مستشعر الدوران لقياس سرعة الدوران والموضع الزاوي واتجاه الدوران. لا تستخدم مستشعرات الدوران أيًا من وصلات الحلقة الانزلاقية.
يبلغ طول العلب حوالي ثلاث بوصات ونصف. يزنون حوالي 15 أوقية. الدوارات مصنوعة من الفولاذ المقاوم للصدأ عالي القوة. الأجزاء الساكنة خفيفة الوزن ومطلية بالنيكل والألمنيوم. يتم توفير ثقوب ملولبة لربط قيد الدوران. معلومات الاتصال محفورة بشكل دائم على السكن. يتم تقديم موصلات دائرية أو أطراف لحام كنهايات أسلاك.
تم تصميم جميع العلب في هذه السلسلة بحيث تقبل الأختام الدوارة الملامسة. الوحدات المطلوبة بهذه الأختام (الاختيار W) مقاومة تمامًا للعوامل الجوية ويمكنها البقاء على قيد الحياة لأيام من الغمر الكامل. تعمل الأختام على حد أقصى 2000 دورة في الدقيقة. تقع معظم تطبيقات الطقس الرطب ، مثل عجلات السيارات ، ضمن هذا النطاق. للحصول على سرعات أعلى في الظروف الجافة ، اطلب وحدات بدون موانع تسرب دوارة. الوحدات التي لا تحتوي على أختام قادرة على السرعات التالية:
- 36 حلقات - 2,400 دورة في الدقيقة
عزم الدوران للوحدة مع الأختام 21 بوصة أوقية. عزم دوران الوحدة بدون أختام هو ثلاث بوصات أوقية. إذا كان التطبيق يتطلب حلقة انزلاقية ومشفرة عالية السرعة ومقاومة للعوامل الجوية ، ففكر في الوحدات ذات أختام المتاهة غير الملامسة في سلسلة SR / E512.
مقاطع فيديو
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
مزيد من الخيارات
مقياس سرعة الدوران (T)
خيارات مستشعر الدوران T256 و T360 و T500 و T512: يمكن تضمين إلكترونيات التشفير الإضافية في وحدات التشفير. تضيف الإلكترونيات ناتجين تناظريين ، جهد يتناسب مع سرعة العمود (على غرار مقياس سرعة الدوران) والجهد المتناسب مع الموضع الزاوي للعمود. المخرجات التناظرية أسهل في التسجيل من مخرجات المشفر الرقمي ، والتي تتطلب معدلات عالية لأخذ العينات. يتم تحديث كلا المخرجات التناظرية عند كل نبضة من خرج المشفر A ، لذا فهي لحظية وليست قيمًا متوسطة. ستعمل إلكترونيات المشفر من +8 إلى +18 فولت تيار مستمر ، 200 مللي أمبير.
نطاق درجة الحرارة -40 فهرنهايت إلى + 185 فهرنهايت.
المقياس الكامل لإخراج الموضع الزاوي هو + 10 فولت للدوران في أي اتجاه.
المقياس الكامل لإخراج السرعة هو + 10 فولت للدوران في اتجاه واحد و -10 فولت للدوران في الاتجاه المعاكس. عادة ما يتم برمجة حساسيتي سرعة واتجاه دوران في كل وحدة. تم تعيين دبابيسين في الموصل الثابت كدبابيس خيارات ، والتي من خلالها يختار المستخدم 1 من 4 مجموعات. على سبيل المثال ، عادةً ما تتم برمجة الوحدات المستخدمة في عجلات عزم الدوران لدينا لإنتاج 10 فولت عند 1000 دورة في الدقيقة مع فتح دبوس الخيار رقم 1. مع تأريض دبوس الخيار رقم 1 ، يكون المقياس الكامل 1800 دورة في الدقيقة. يحدد دبوس الخيار رقم 2 القطبية ، أو اتجاه الدوران ، وعرض نهاية العمود. مع فتح رقم 2 ، CW
ينتج عن الدوران خرج سرعة موجب. عندما يتم تأريض الدبوس رقم 2 ، ينتج عن دوران CCW خرج سرعة موجب.
