• SR20A_ / R360 / AX2 مجموعة حلقة الانزلاق يحتوي على 20 دائرة حلقية منزلقة ، ومحلل متكامل ، ودوار من النوع A (قطره 2.500).

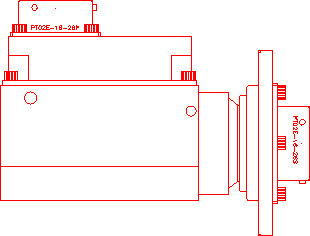

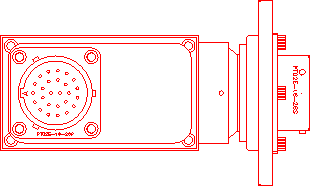

المميزات
- 20 وصلات حلقة الانزلاق
- مستشعر دوران المحلل
- مانعة لتسرب الماء
- النوع أ (قطره 2.500 ″) دوار
- موصلات الجزء الثابت والدوار من Bendix PT
- حلقات وفرش جودة الأجهزة
- غلاف معدني محكم الإغلاق ومقاوم للتآكل
- وخفيفة الوزن وصغيرة الحجم
الوصف
• SR20A_ / R360 / AX2 الجمعية حلقة الانزلاق يستخدم عند الحاجة إلى تركيب حلقة انزلاق و / أو مستشعر دوران في نهاية عمود الدوران. تُستخدم حلقات الانزلاق المصنوعة من سبائك الذهب لإجراء توصيلات كهربائية عالية الجودة بمقاييس الضغط أو المزدوجات الحرارية أو غيرها من أجهزة الاستشعار التي تم تثبيتها على الآلات الدوارة. تبلغ السعة الحالية 0.5 أمبير لكل اتصال ويبلغ أقصى اختلاف في مقاومة الذروة 0.1 أوم. يستخدم مستشعر الدوران لقياس سرعة الدوران والموضع الزاوي واتجاه الدوران. لا تستخدم مستشعرات الدوران أيًا من وصلات الحلقة الانزلاقية.
يبلغ طول العلب أربع بوصات. يزنون حوالي 16 أوقية. الدوارات مصنوعة من الفولاذ المقاوم للصدأ عالي القوة. الأجزاء الساكنة خفيفة الوزن ومطلية بالنيكل والألمنيوم. يتم توفير ثقوب ملولبة لربط قيد الدوران. معلومات الاتصال محفورة بشكل دائم على السكن. يتم تقديم موصلات دائرية للجزء الثابت ومحطات لحام العضو الدوار كنهايات أسلاك.
تم تصميم جميع العلب في هذه السلسلة بحيث تقبل الأختام الدوارة الملامسة. الوحدات المطلوبة بهذه الأختام (الاختيار W) مقاومة تمامًا للعوامل الجوية ويمكنها البقاء على قيد الحياة لأيام من الغمر الكامل. تعمل الأختام على الحد الأقصى 2000 دورة في الدقيقة. تقع معظم تطبيقات الطقس الرطب ، مثل عجلات السيارات ، ضمن هذا النطاق. للحصول على سرعات أعلى في الظروف الجافة ، اطلب وحدات بدون موانع تسرب دوارة. الوحدات التي لا تحتوي على أختام قادرة على 4,000 دورة في الدقيقة.
عزم الدوران للوحدة مع الأختام 21 بوصة أوقية. عزم دوران الوحدة بدون أختام هو ثلاث بوصات أوقية.
مقاطع فيديو
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
مزيد من الخيارات
محلل (R)
اختيار مستشعر الدوران R360: المحلل عبارة عن مستشعر تناظري للدوران مع ناتجين يسمى الجيب وجيب التمام. يمكن تمرير المخرجات من خلال نفس النوع من المرشحات مثل مقياس الضغط أو غيرها من إشارات الاستشعار التناظرية القادمة من خلال حلقات الانزلاق. ثم ستبقى إشارة الدوران في الطور مع إشارات المستشعر.
يتطلب المحلل إلكترونيات خارجية إضافية للإثارة ومعالجة المخرجات. المحلل هو مستشعر الوضع المطلق. يُعرف موقعها الزاوي بمجرد تشغيل الإثارة والإلكترونيات ، لا يلزم تحديد نبضة مؤشر قبل تحديد موضع العمود. نطاق درجة الحرارة -40 فهرنهايت إلى + 250 فهرنهايت. دقة المحلل 0.25 درجة.
دقة النظام ، التي تشمل الإلكترونيات ، في حدود 1 درجة.
