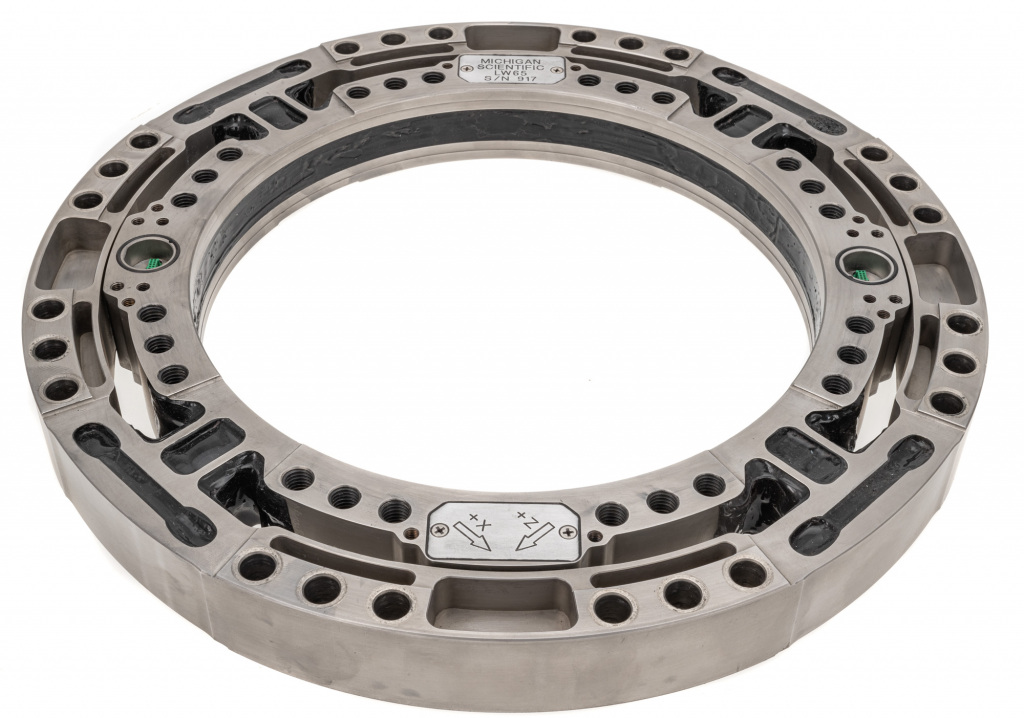

نموذج LW65 Wheel Force Transducer



المميزات

  • سعة تحميل شعاعية تبلغ 14,500 رطل (65 كيلو نيوتن).
  • سعة تحميل جانبية تبلغ 7,850 رطلًا (35 كيلو نيوتن).
  • 7,700 lbf-ft (10.5 kN-m) moment capacity
  • يقيس 3 قوى و 3 لحظات
  • يقيس تسارع X & Z
  • يتكيف مع عجلات مقاس 12 بوصات وأكبر
  • حساسية منخفضة للمحور العرضي
  • محمية بيئيا
  • تعويض درجة الحرارة
  • هيكل متين من الفولاذ المقاوم للصدأ
  • حلقة انزلاقية قابلة للتبديل أو نظام قياس عن بعد لنقل الإشارة

الوصف

The LW65 Wheel Force Transducer (WFT) is capable of measuring all of the wheel forces and moments on passenger cars, SUVs, and light duty trucks. It provides independent output signals for vertical, lateral, and longitudinal forces as well as camber, steer, and torque moments. The LW65’s robust IP67 design is ideal for the harshest track and off-road measurements as well as non-spinning applications to monitor and control laboratory test rigs. For spinning applications, the LW65 offers the convenience of utilizing an outboard slip ring signal transmission or in-board telemetry signal transmission.

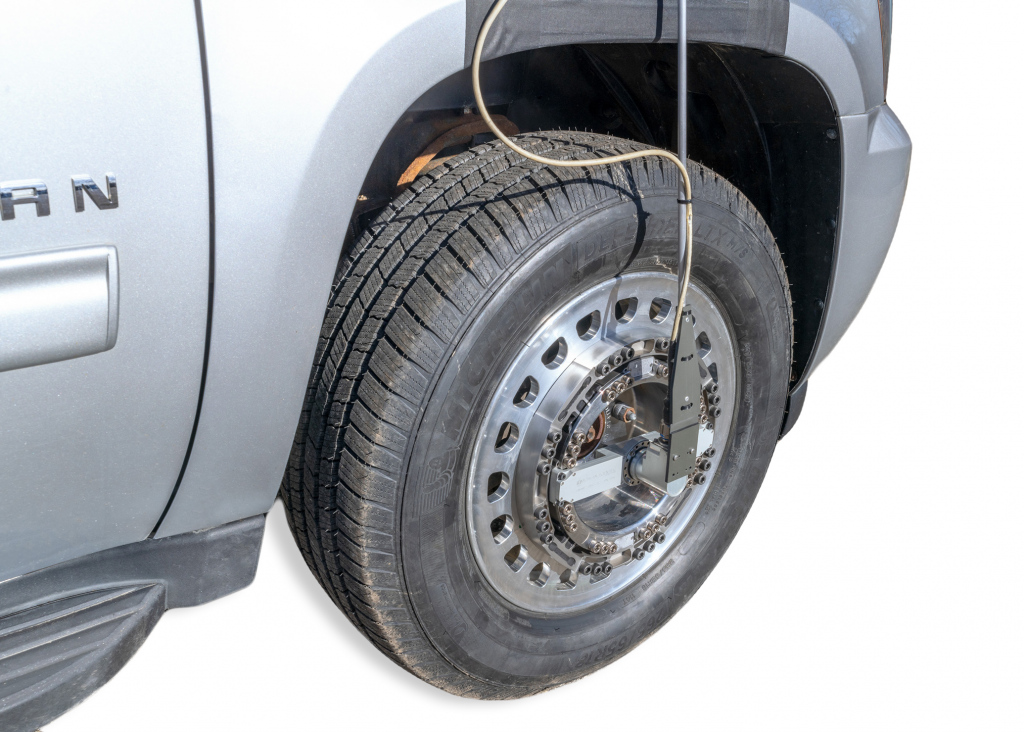

عند استخدام حلقة انزلاق خارجية ، يمكن تركيب حزمة مكبر الصوت بسهولة على محول الطاقة. يقوم بتضخيم إشارات محول الطاقة وترقيمها قبل أن تمر عبر الحلقة الانزلاقية. تشتهر مجموعات Michigan Scientific Slip Ring في جميع أنحاء العالم بجودة الإشارة والتصميم القوي.

يقوم صندوق واجهة المستخدم CT3 بإجراء تحويل الإحداثيات في الوقت الحقيقي وتعويض التداخل، ويوفر مخرجات إشارة CAN FD وCAN2.0 وEthernet. تتوفر أيضًا مخرجات الإشارة التناظرية وEtherCAT مع وحدات اختيارية. تتيح صفحة الويب المضمنة التي يمكن الوصول إليها عبر USB للمستخدم تكوين نظام WFT بسهولة. تشير الشاشة الأمامية إلى معلومات مهمة وتطالب المستخدم بالتعليمات.
