تتمتع شركة ميشيغان ساينتيفيك بخبرة واسعة في تصميم وتصنيع محولات الطاقة المخصصة القائمة على مقياس الانفعال، والمصنوعة من مجموعة واسعة من المكونات الأصلية. تُستخدم العديد من هذه المحولات في الأبحاث والتصميم لقياس قوى تعليق المركبات، وعزم دوران نظام نقل الحركة، وقوى مكونات التوجيه، وأحمال المحرك، وعزم دوران الكبح في بيئات المختبرات والمواقع. يمكن استخدام محولات القوة وعزم الدوران هذه لقياس الأحمال الناتجة عن الاستخدام العادي، بالإضافة إلى معايرة التصاميم الحالية، والتحقق من صحة التصاميم الجديدة، والتحقق من صحة تحليل العناصر المحدودة (FEA/CAE). تساعد محولات الطاقة المخصصة من ميشيغان ساينتيفيك العملاء في مختلف القطاعات على الحصول على بيانات دقيقة عن القوى التي تتعرض لها القطعة مع الحفاظ على متانتها وسلامتها المادية.
سيعمل مهندسو ميشيغان ساينتيفيك مع العملاء لتحديد متطلباتهم، بما في ذلك عدد محاور القياس، وسعة التحميل، وحدود الحجم، والدقة. ويمكن لمهندسينا تقديم عرض سعر لتصميم النظام بالكامل وتوفير جميع محولات التركيب اللازمة.

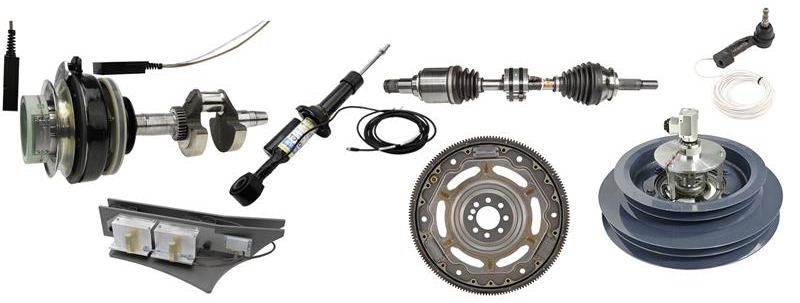

استكشف أمثلة لتطبيقات محول القوة وعزم الدوران المخصص المستند إلى مقياس الانفعال:
سيارات

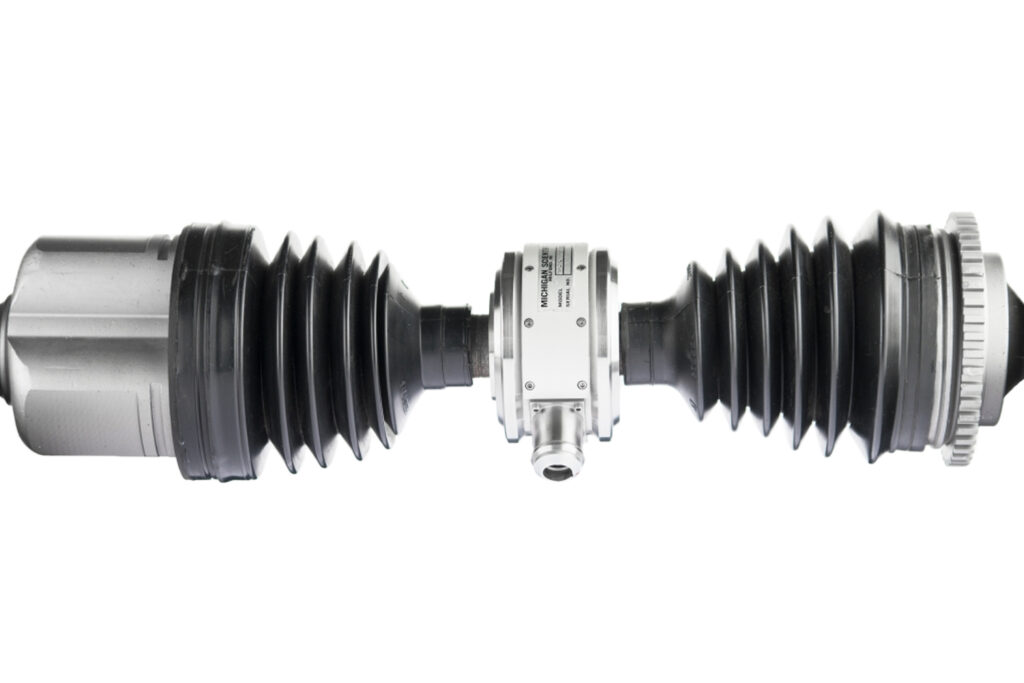

محولات نصف عمود ومحور صلب
يقيس عزم الدوران والسرعة على المحاور النصفية والمحاور الصلبة، التقاط أحمال عزم الدوران في نظام نقل الحركة والدوران الزاوي للحصول على بيانات دقيقة لتطوير المركبات.

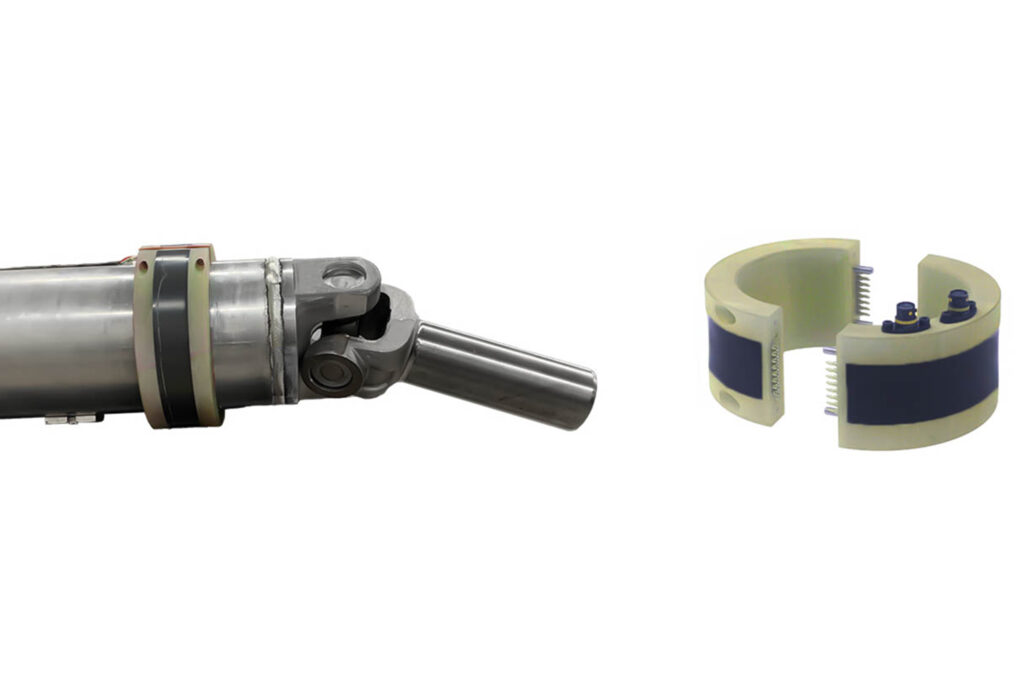

محول عمود الدوران
يستخدم مقياس الإجهاد لقياس عزم دوران عمود الدوران وأحمال الدفع، مما يتيح تحديدًا دقيقًا لقوى نظام نقل الحركة باستخدام حلقة الانزلاق or القياس عن بعد الناتج.

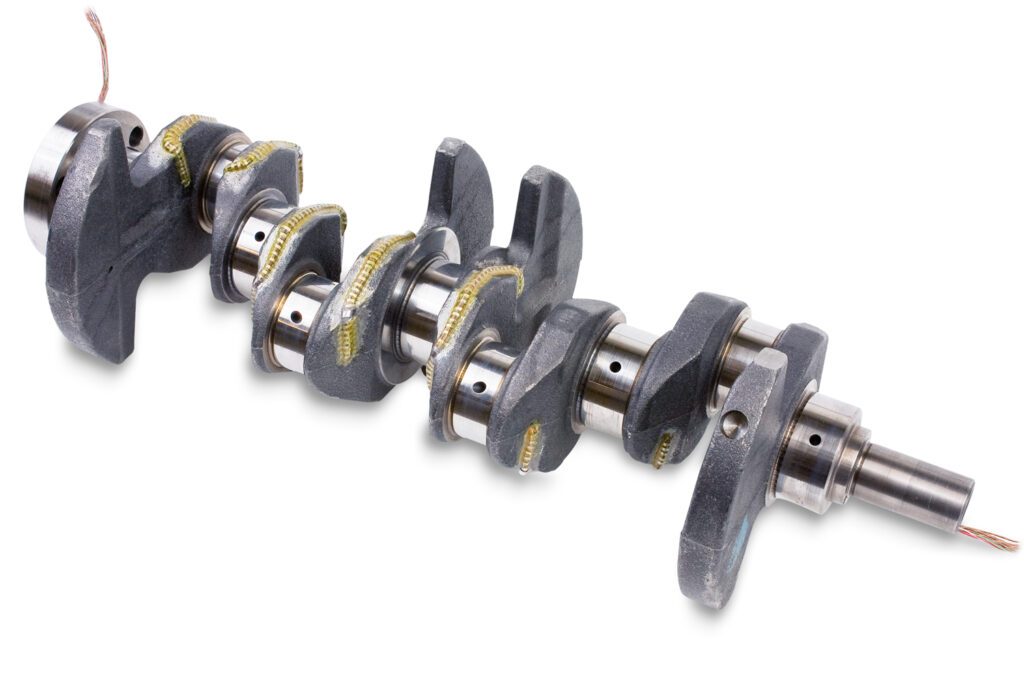

محول عمود المرفق للمحرك
يلتقط عزم دوران عمود المرفق، والانحناء، والإجهاد للتحقق من متانة المحرك وقوة المكونات ودقة المحاكاة في ظل ظروف التشغيل الحقيقية.
محول دعامة بدبابيس قص مزدوجة
يستبدل مسامير التثبيت القياسية بين الدعامة والمفصل بدبابيس قص مصممة هندسيًا لقياس قوى التعليق، مما يوفر رؤى مباشرة حول مسارات تحميل الدعامة.

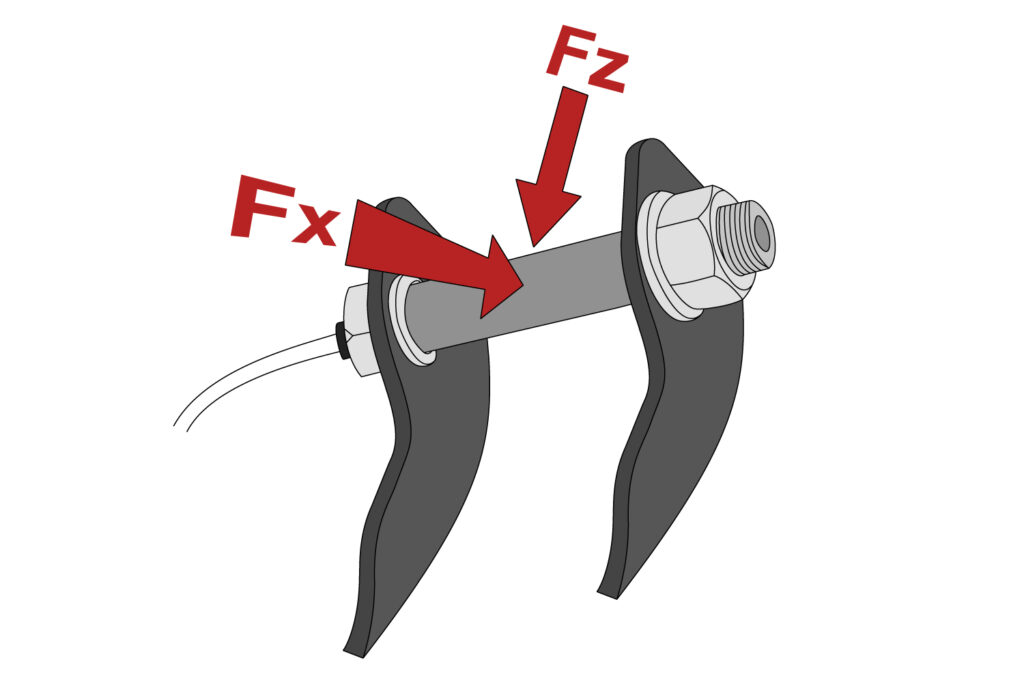

محول طاقة دعامة دبوس القص
يقيس القوى العمودية في وصلات الدعامات المثبتة بمسامير أو دبابيس باستخدام دبابيس القص المزودة بأجهزة قياس، وهو مثالي لالتقاط مدخلات قوة التعليق الموضعية.
محول طاقة دعامة العارضة
في حالات الدعامة ذات العارضة السفلية المثبتة بمسامير، يمكننا استبدال العارضة بمحول طاقة مخصص أحادي أو ثنائي المحور لقياس القوة الكلية في المخمد.

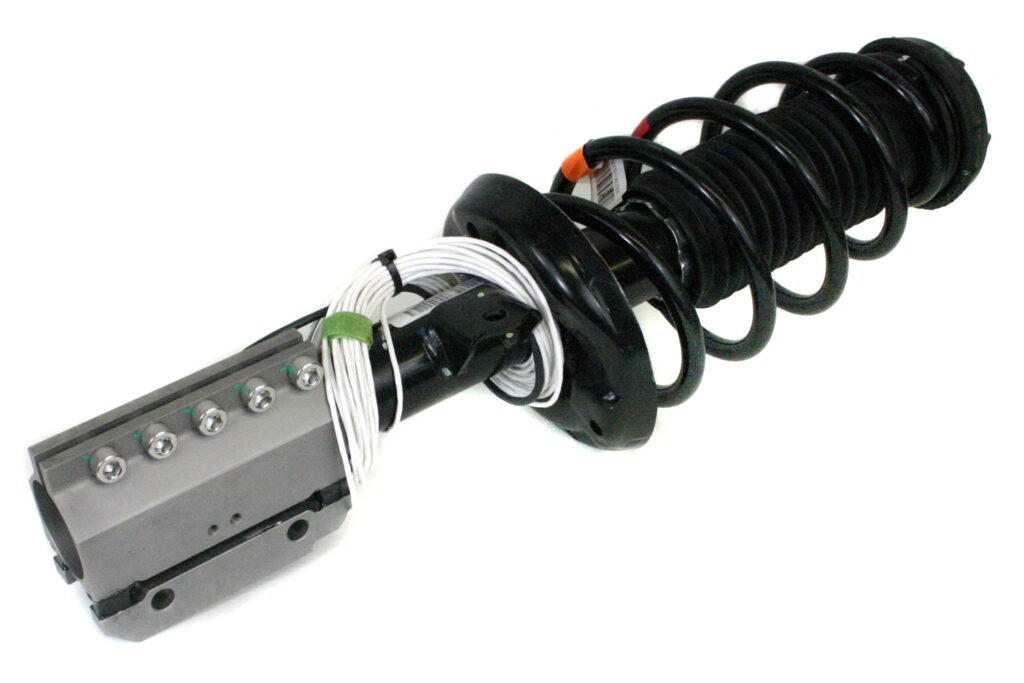

محول قوس الدعامة
A محول طاقة شبه مخصص هذا الجزء يحل محل الجزء السفلي من دعامة ماكفرسون ويُثبّت على أنبوب الدعامة. قِس القوة الرأسية مع الحفاظ على الشكل الهندسي ومسارات التحميل.
محول شوكة المثبط/الشوكة المشبكية
مخمد ذو قيمة منخفضة شوكة أو مشبك يمكن قياسها بنتائج دقيقة وبأقل قدر من التعديل.
محول قضيب التخميد
يمكن قياس قوة الضغط المؤثرة على قضبان التخميد باستخدام مقاييس خاصة. تسمح بعض المخمدات بخروج السلك من خلال الغطاء، بينما تتطلب مخمدات أخرى حفر طرف القضيب.
محول طاقة مثبت في الجزء العلوي من المخمد
إذا سمحت الهندسة بذلك، يمكننا تعديل الجزء العلوي من حامل المخمد وقياس الإجهاد فيه أو استبداله بمحول طاقة لقياس القوة من المخمد إلى الهيكل.
محول وصلة قضيب التوازن
يُعدّ وصلة قضيب التوازن مكونًا شائع الاستخدام في أنظمة القياس. وتتطابق ظروف الحدود أثناء المعايرة مع ظروف الحدود داخل المركبة.
محول قضيب التوازن
يمكن قياس ومعايرة قضبان التوازن لتمكين قياس أحمال الالتواء المؤثرة على القضيب نفسه.

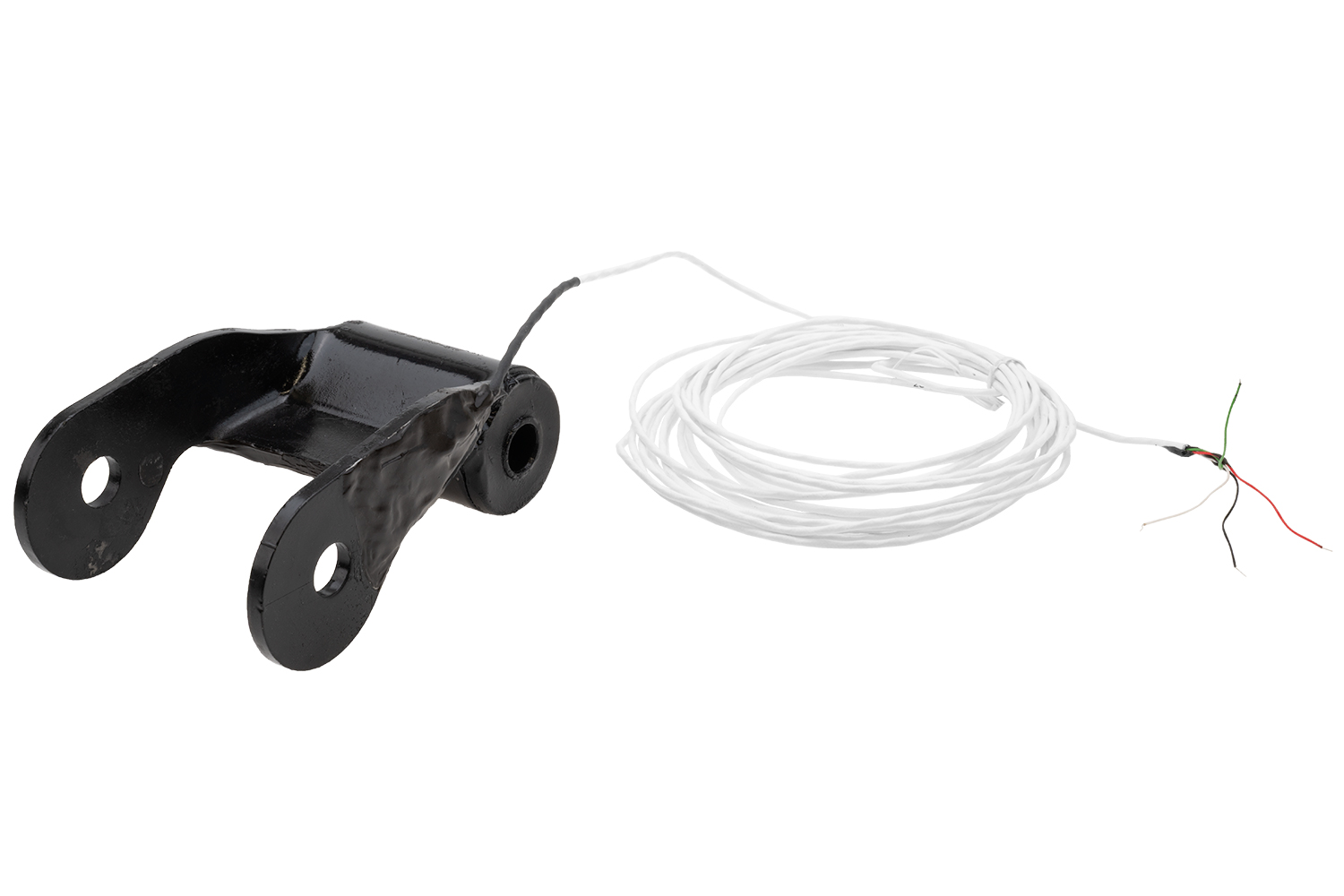

محول طاقة القيد
قم بتجهيز القيد لقياس القوة الرأسية من الزنبرك الورقي إلى الهيكل
محول زنبركي لولبي
يمكن للزنبركات الحلزونية المزودة بأجهزة قياس التقاط الأحمال الرأسية التي تنتقل عبر نظام التعليق، حتى في ظل الظروف الديناميكية.

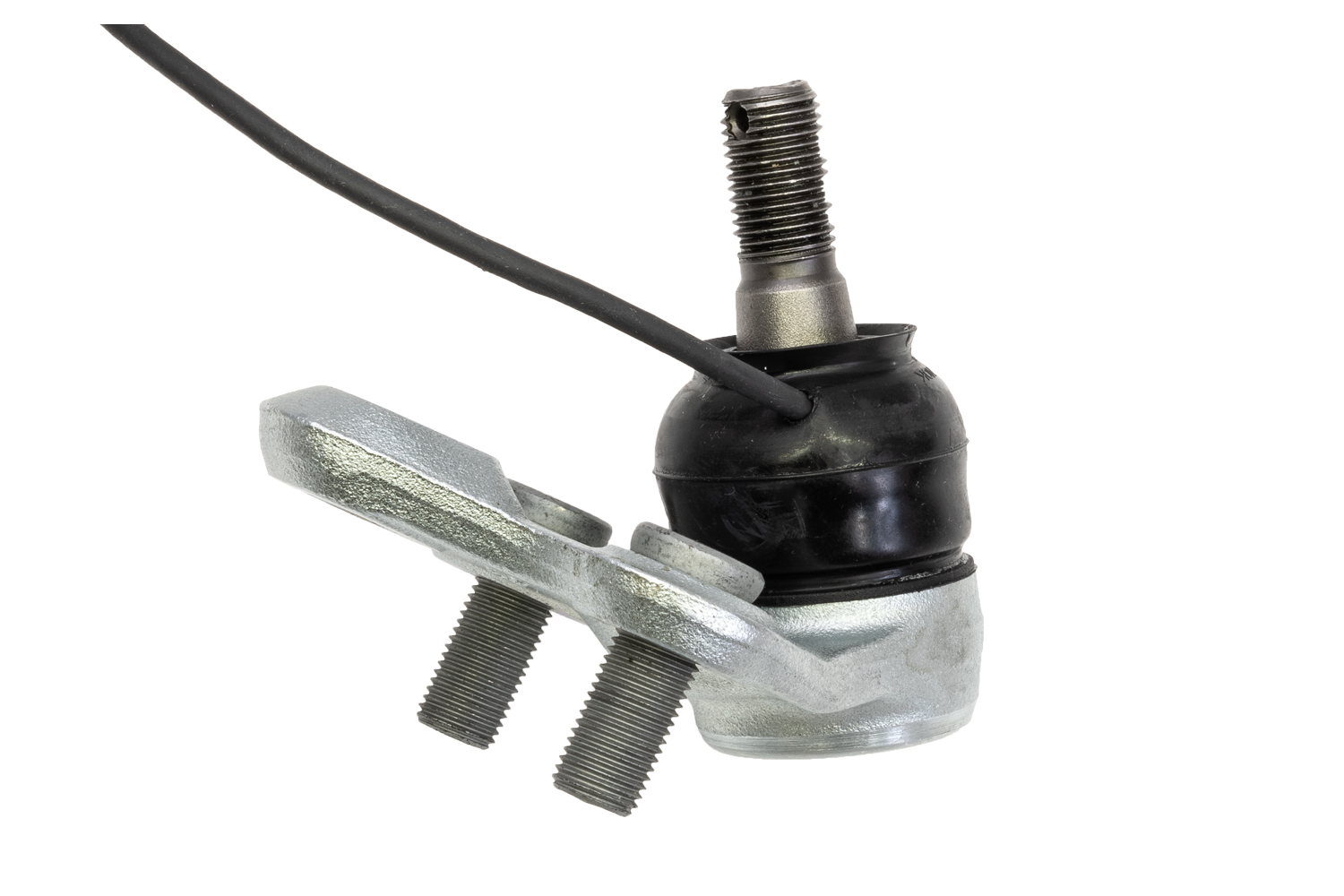

محول الكرة المشتركة
يتم قياس إجهاد المفاصل الكروية القياسية من أنظمة تعليق المركبات قياس قوى المفصل الكروي المتعامد.
محول قضيب الربط الداخلي
داخلي تقيس قضبان التوجيه قوى التوجيهتتميز هذه القضبان عادةً بخصائص أكثر خطية من قضبان الربط الخارجية.

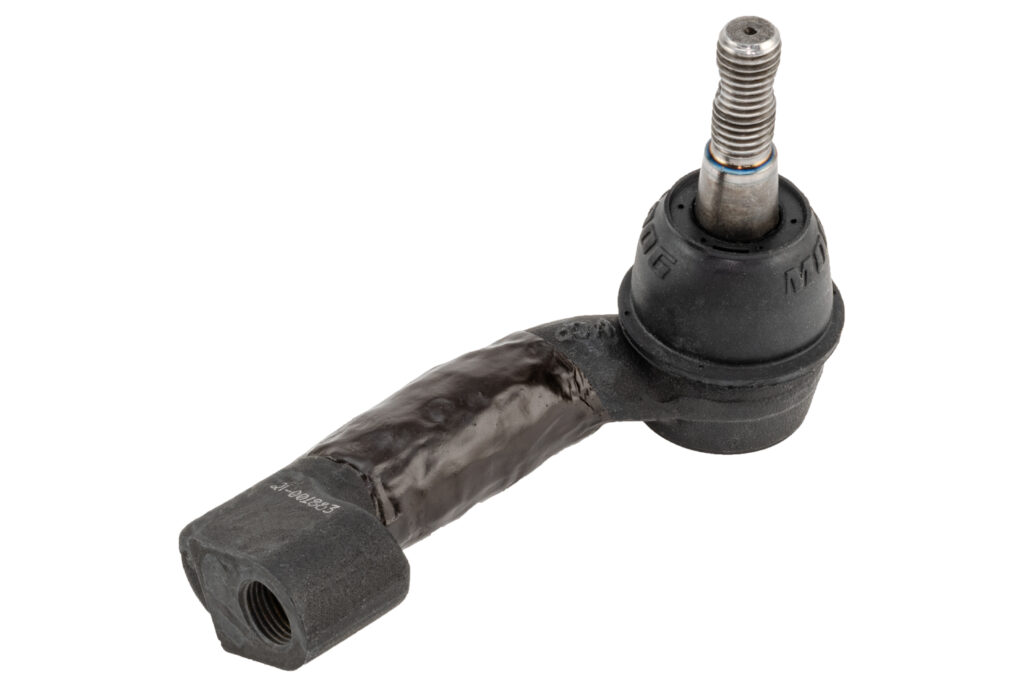

محول طاقة نهاية قضيب التعادل
فن التأطير المتخصص التعادل محولات نهاية قضيب لقياس القوى المحورية المؤثرة على قضيب الربط أثناء التوجيه.
تذكار الدباب

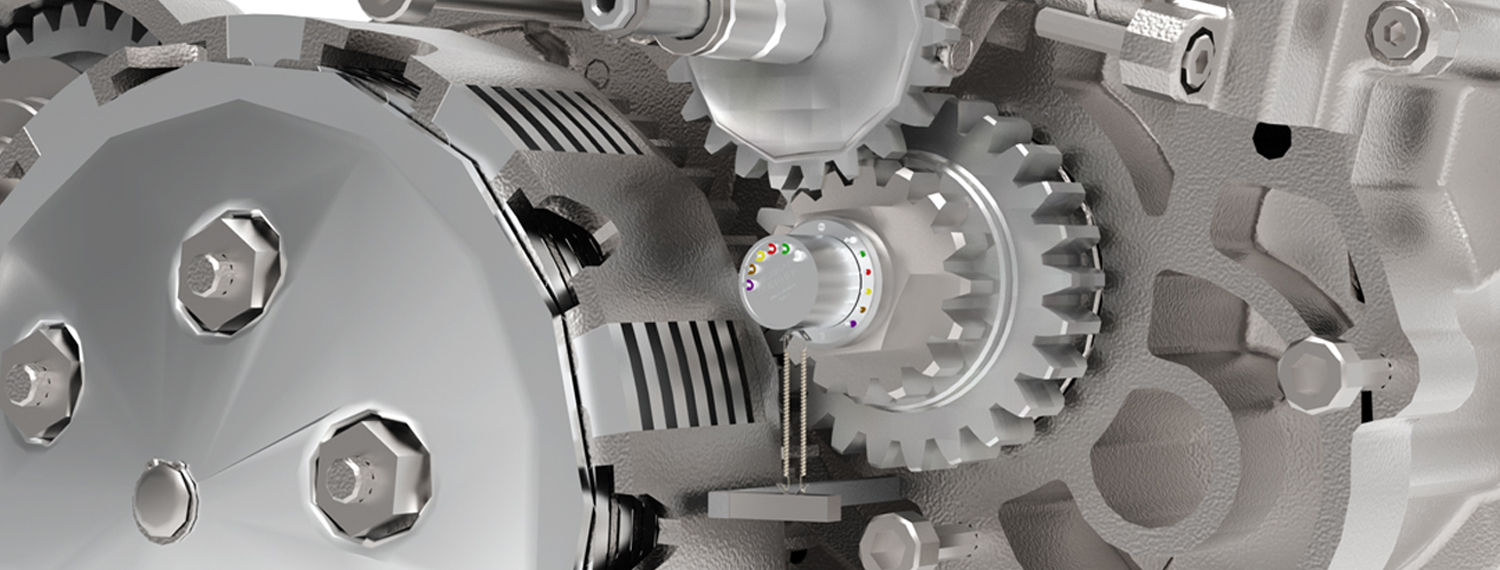

محول التروس الأساسي
قياس عزم الدوران للترس الأساسي السماح للمهندسين بقياس إنتاج المحرك وكيفية ترجمته إلى قوة دفع.
محول طاقة ترس الإخراج
تجهيز ضرس الإخراج لعزم الدوران يقدم نظرة ثاقبة حول نقل الطاقة من علبة التروس إلى نظام القيادة النهائي.
محول طاقة الترس الخلفي
قياس عزم الدوران كما يتم نقله من السلسلة أو الحزام إلى العجلة المسننة الخلفية للحصول على نظرة ثاقبة على المراحل النهائية لتوصيل الطاقة.
الفلاحة

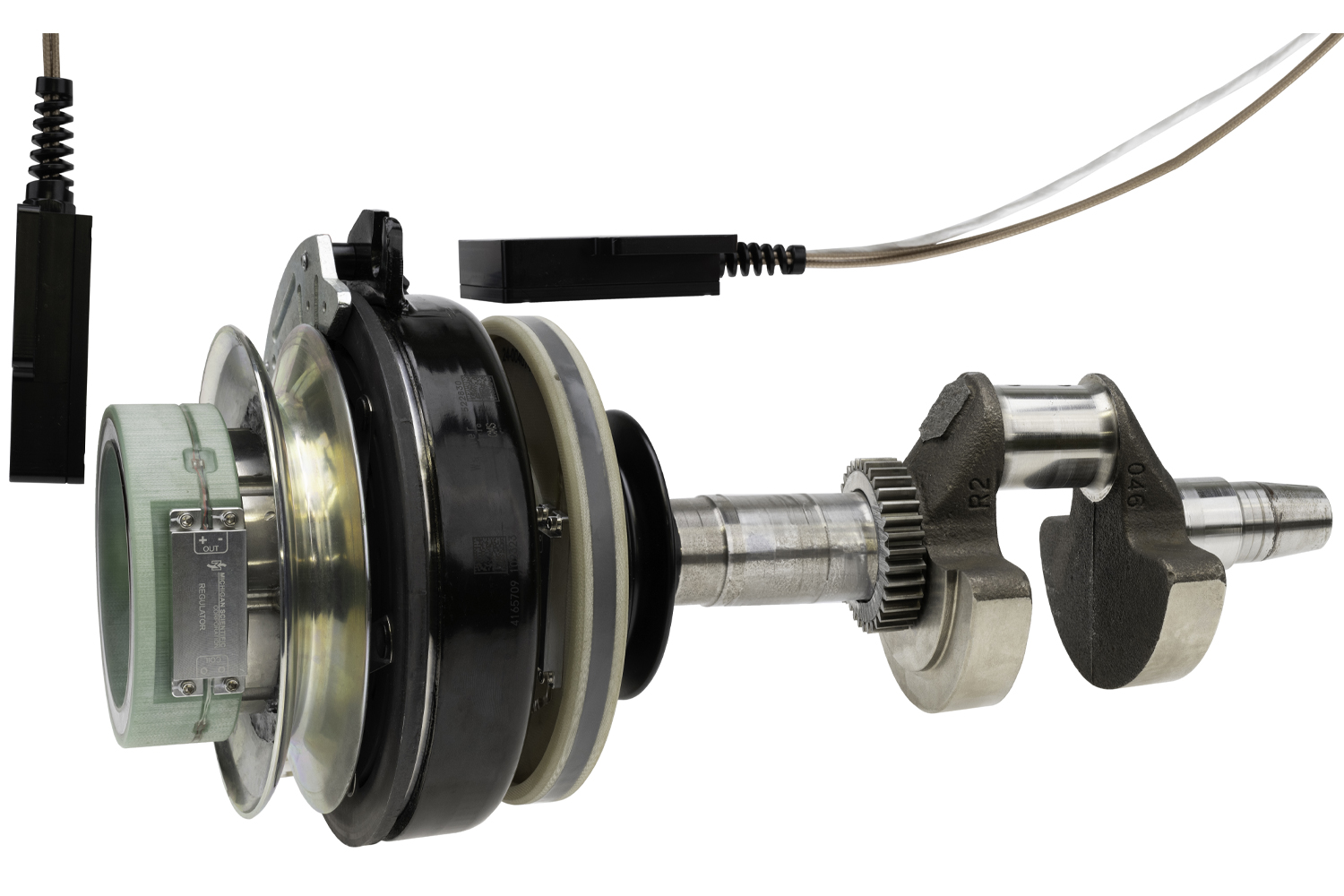

محول قابض البكرة
تساعد بيانات عزم دوران القابض البكرة على حساب الخسائر وتحسين تعشيق القابض ومتانته.

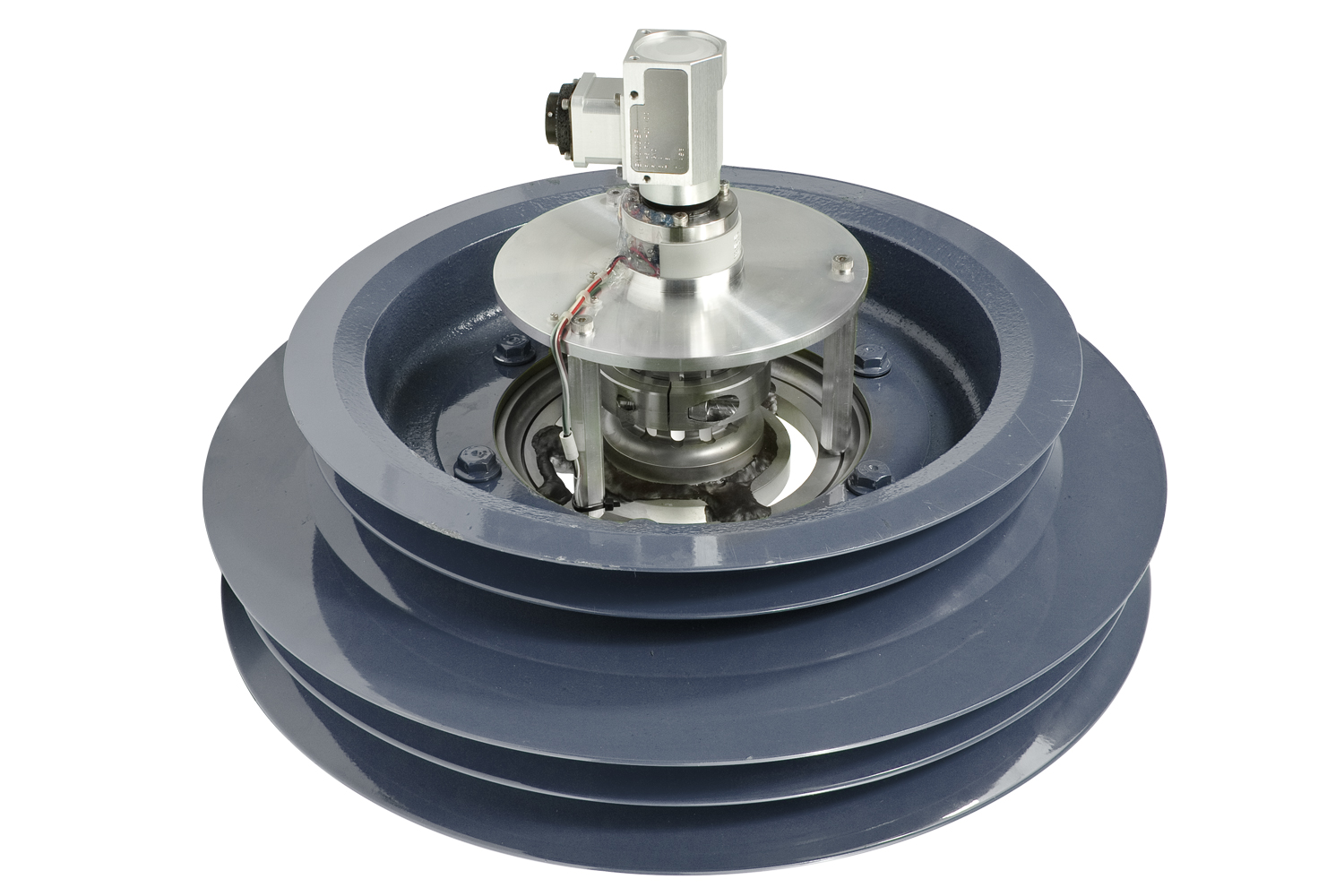

محول بكرة التروس
بكرات وتروس الأجهزة، بما في ذلك أسنان التروس، لاختبار السرعة، وعزم الدوران، والإجهاد، ودرجة الحرارة التي تتعرض لها أثناء الاستخدام.

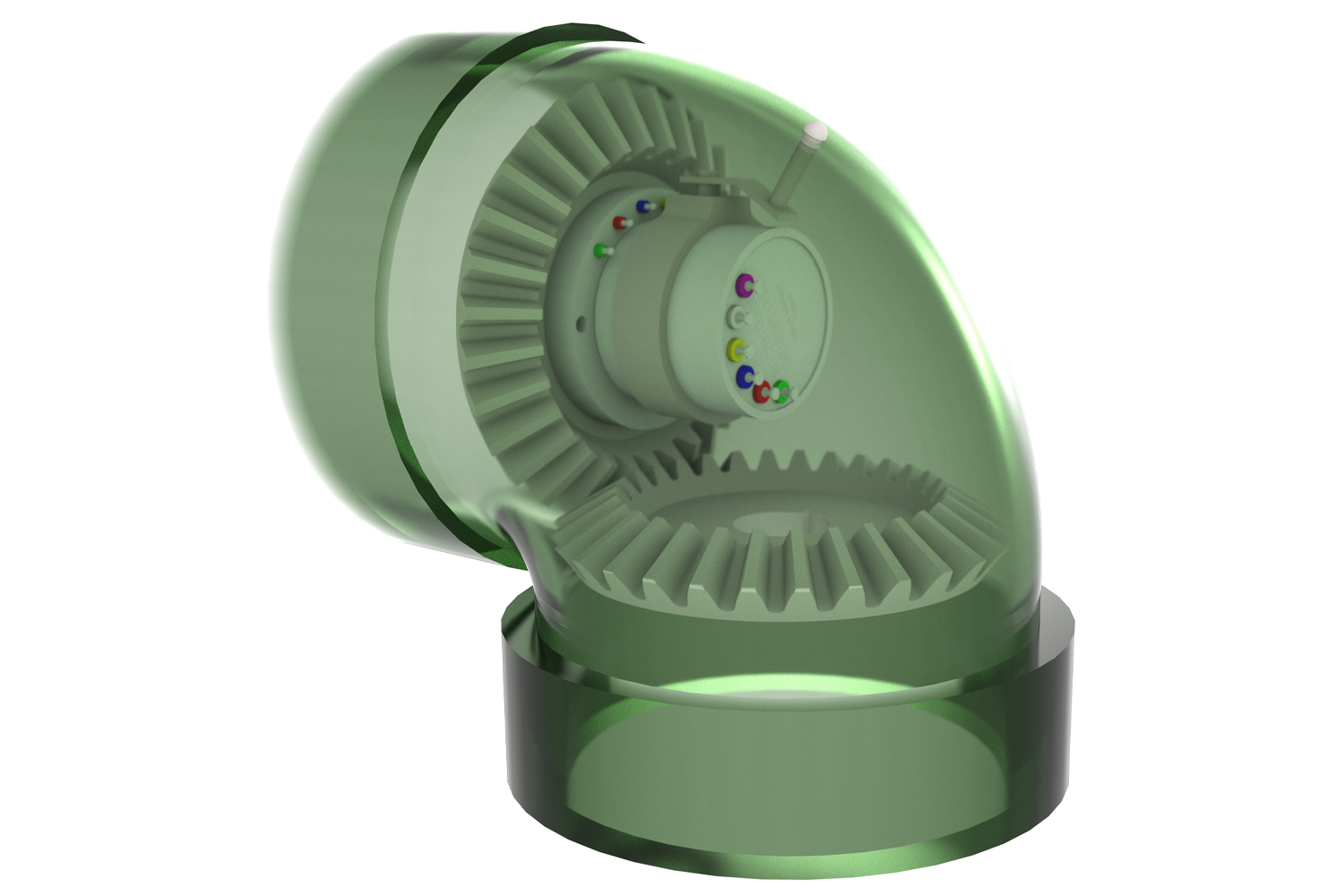

محول طاقة علبة التروس الكوع
اختبار السرعة وعزم الدوران ودرجة حرارة علبة التروس المرفقية لمعرفة أين يمكن إجراء التحسينات لتحقيق مزيد من المتانة والكفاءة

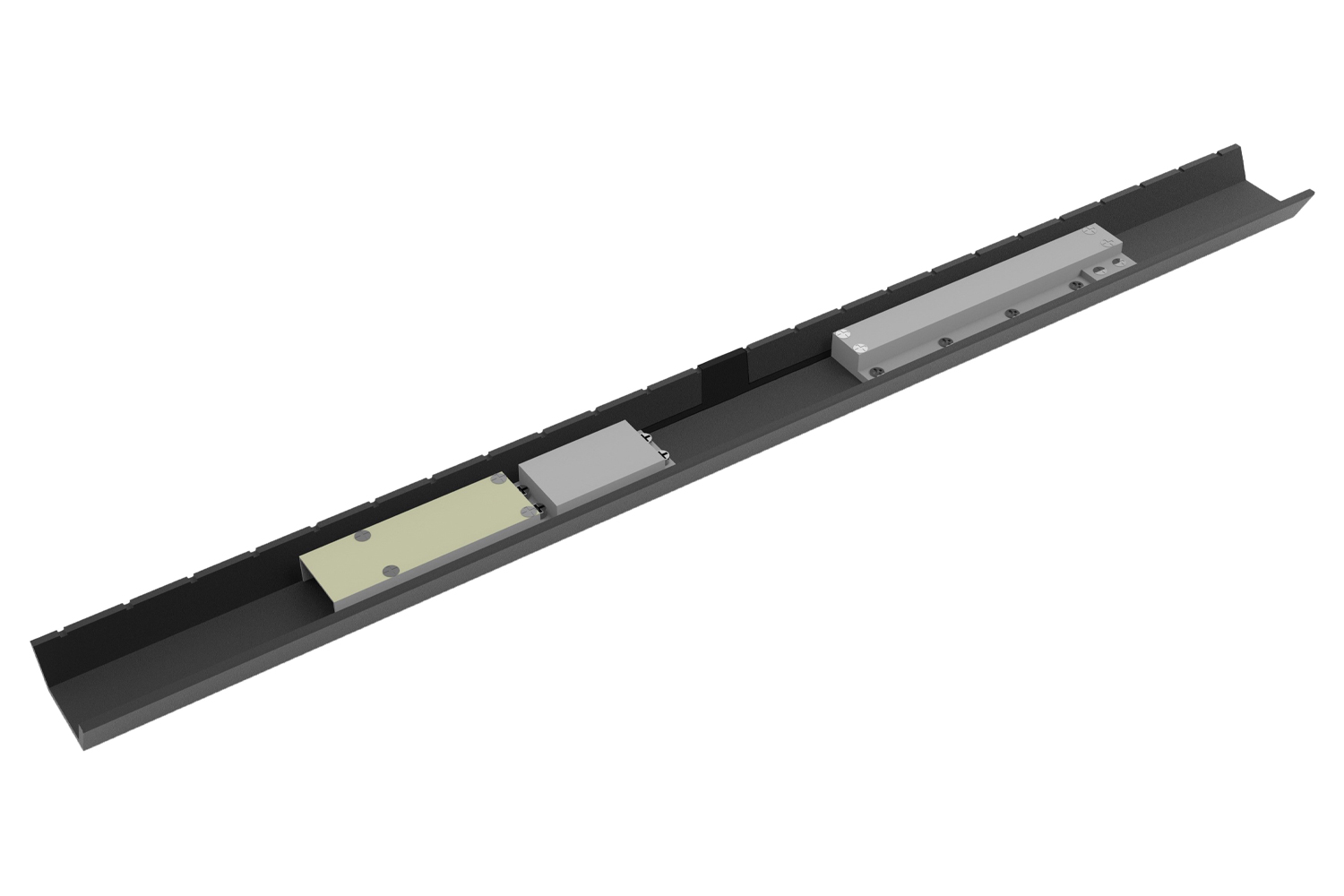

محول شريحة التغذية
يمكن استخدام أجهزة قياس على شريحة التغذية لتحديد القوى التي تتعرض لها أثناء التشغيل توفير رؤى حول كفاءة النظام.

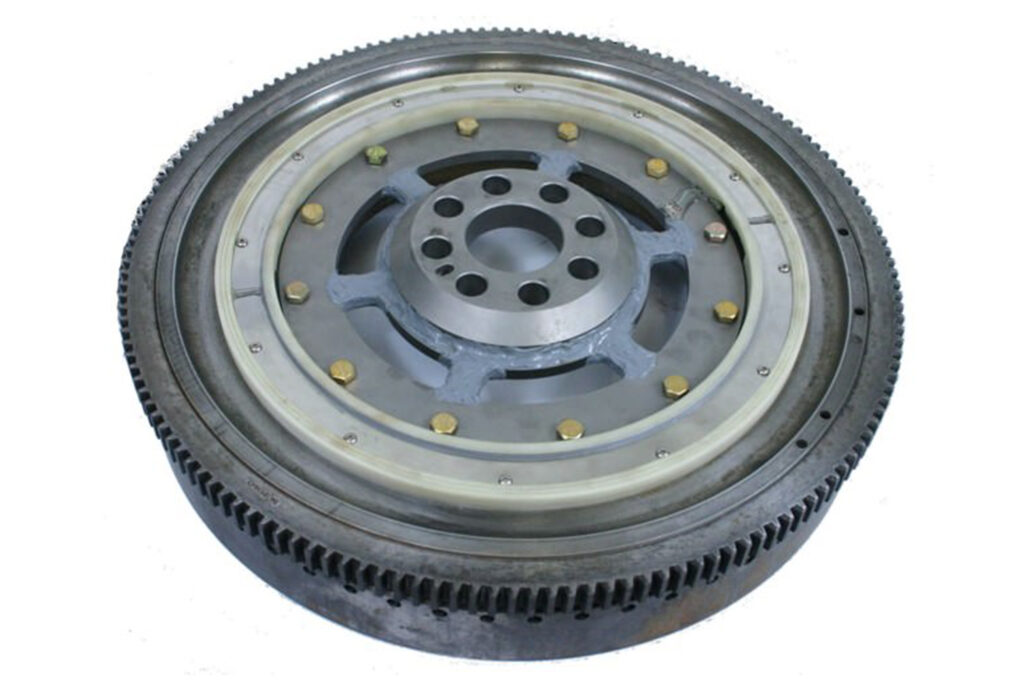

محول طاقة دولاب الموازنة
غالبًا ما تُستخدم قياسات عزم الدوران في دولاب الموازنة لتطوير المحرك وناقل الحركة في كليهما
المركبات التي تعمل بالوقود الاحتراقي والمركبات التي تعمل بالوقود الهجين.
