شرح المميزات:
- 20 حلقة زلة مانعة لتسرب الماء
- 500 مللي أمبير القدرة الحالية لكل دائرة
- -40 درجة فهرنهايت إلى 250 درجة فهرنهايت (-40 درجة مئوية إلى 121 درجة مئوية) نطاق درجة الحرارة
- 2,000 دورة في الدقيقة كحد أقصى مع ختم مانع لتسرب الماء
- 4,000 دورة في الدقيقة كحد أقصى بدون ختم مانع لتسرب الماء
- 0.1 أوم أقصى تغير للمقاومة القصوى عبر اتصال حلقة الانزلاق
الوصف

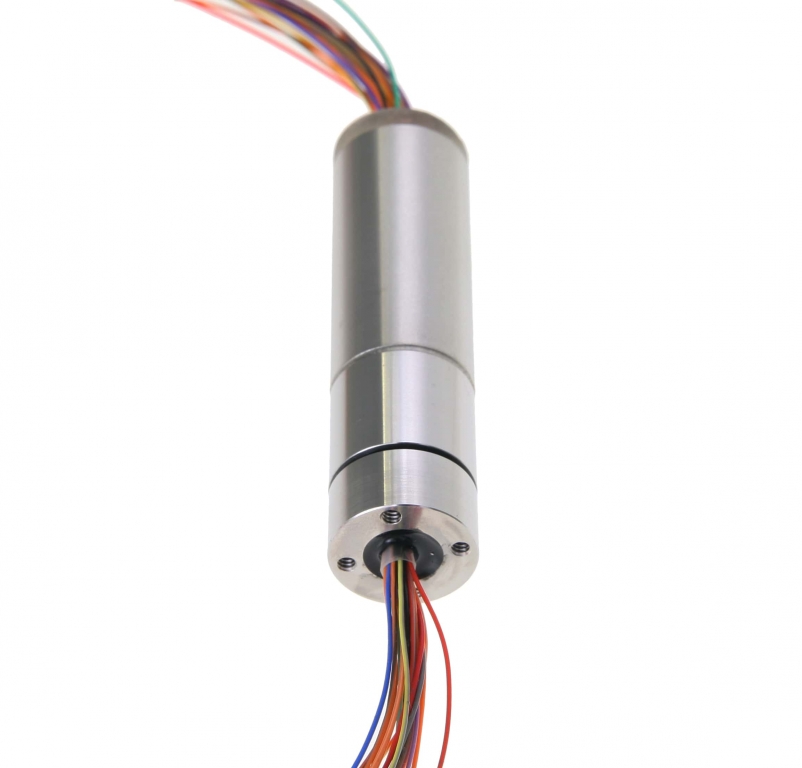

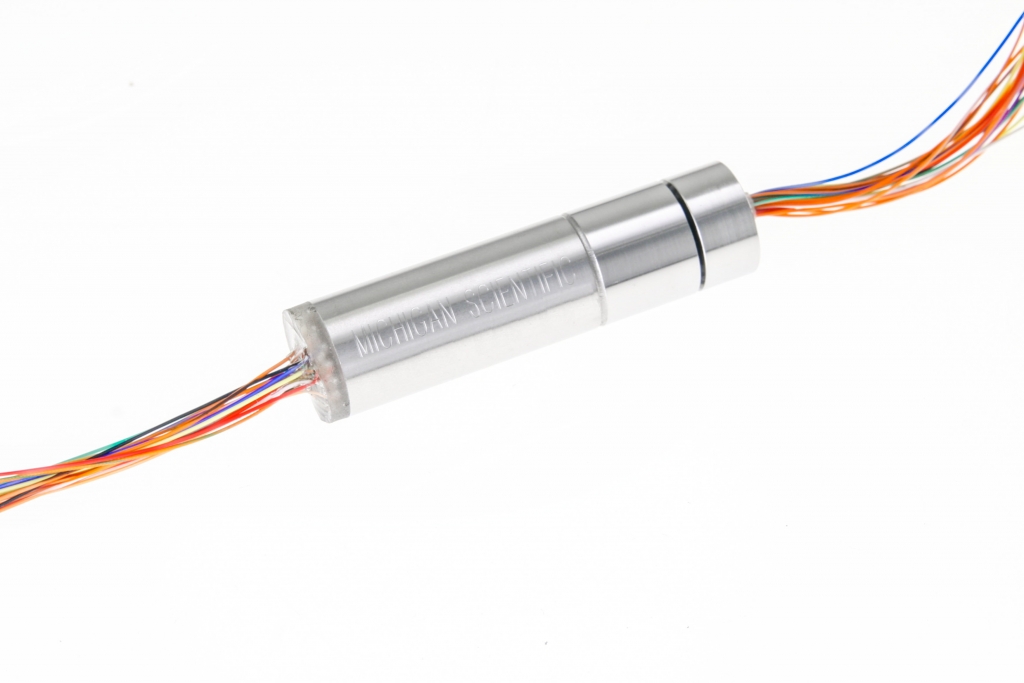

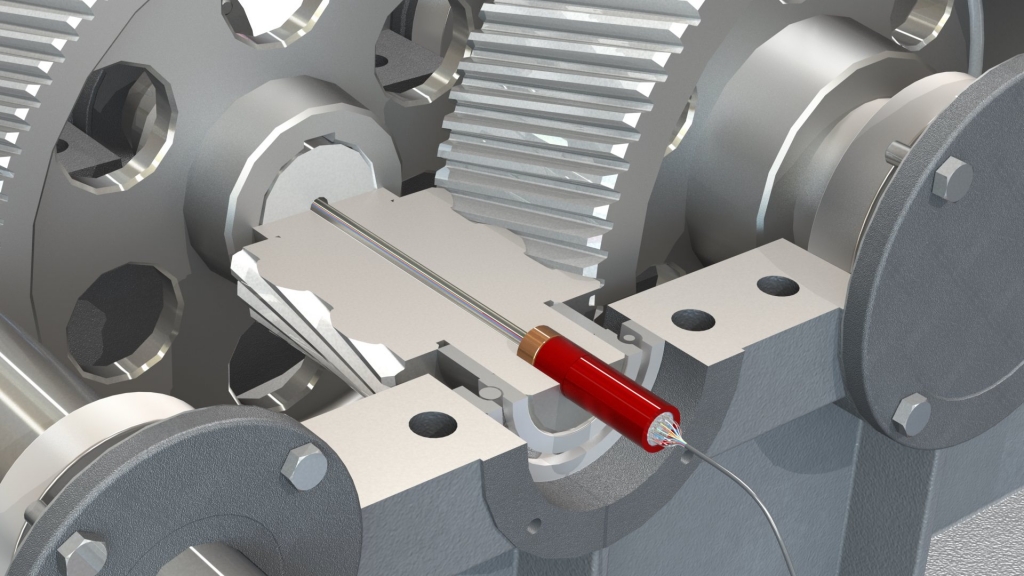

يتم استخدام مجموعة الحلقة الانزلاقية SR20 / 75 / W من Michigan Scientific في التطبيقات التي تكون فيها المساحة محدودة ، مثل داخل عمود نقل الحركة أو المحور أو الترس. يبلغ قطر العضو الدوار والجزء الثابت 0.75 بوصة ، مما يسمح بتثبيت الحلقة المنزلقة في تجويف صغير. يحتوي SR20 / 75 / W على عشرين دائرة دائرية منزلقة من أجل إجراء توصيلات كهربائية لإجهاد العدادات أو المزدوجات الحرارية أو أجهزة الاستشعار الأخرى التي تم تركيبها على المعدات الدوارة. الفرش والحلقات الانزلاقية مصنوعة من معادن ثمينة مشغولة بدون طلاء أو طبقات. هذا يقلل من تباين المقاومة الكهربائية (الضوضاء الكهربائية).
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
