شرح المميزات:
- 4 أو 6 أو 8 أو 10 وصلات حلقة انزلاقية
- بعض الطرز مزودة بمكبر صوت مدمج
- موصلات دائرية أو محطات لحام مشفرة بالألوان
- حلقات وفرش جودة الأجهزة
- غلاف معدني محكم الإغلاق ومقاوم للتآكل
- وخفيفة الوزن وصغيرة الحجم
الوصف

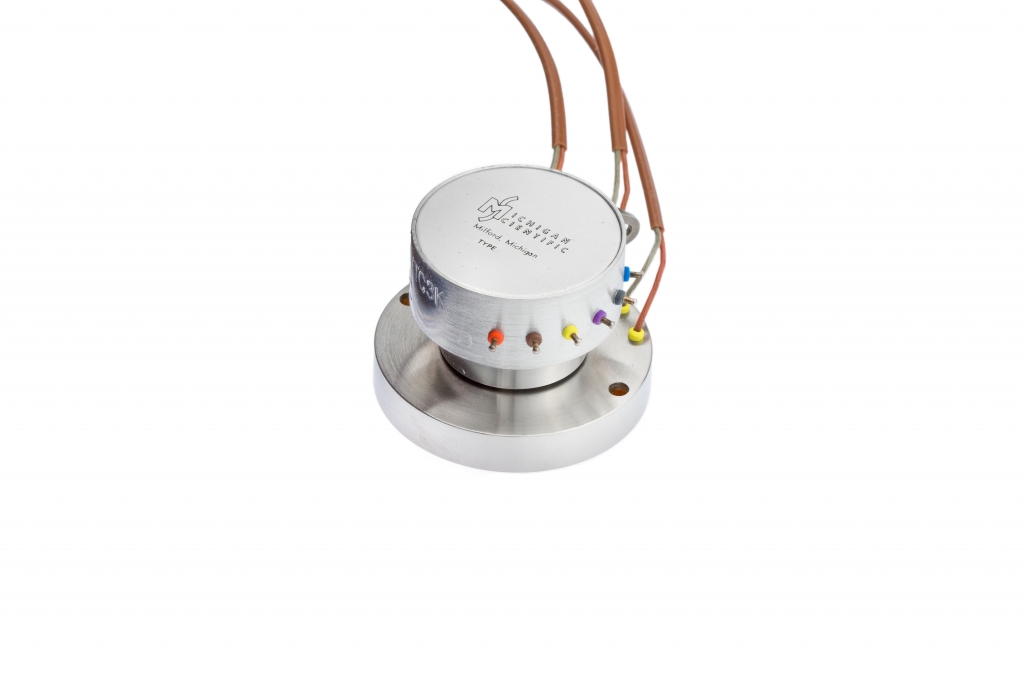

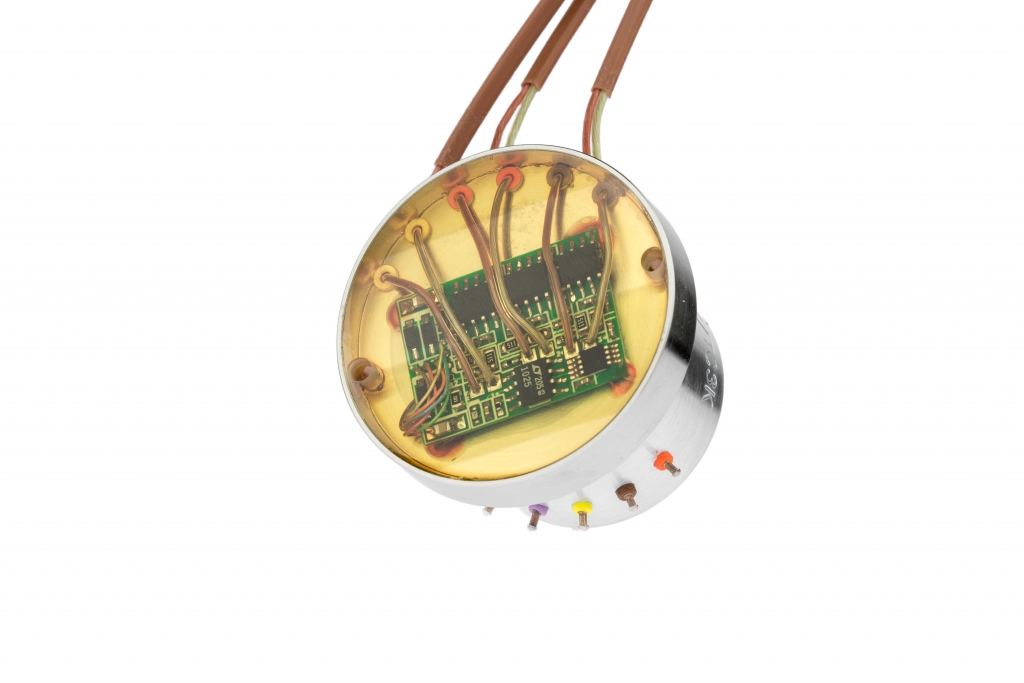

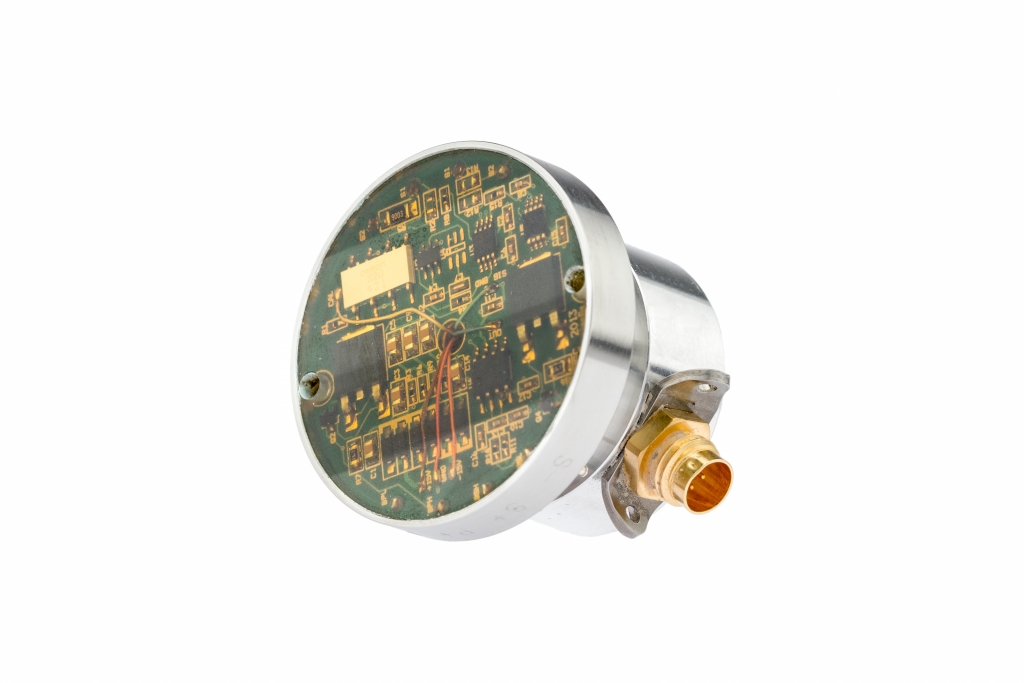

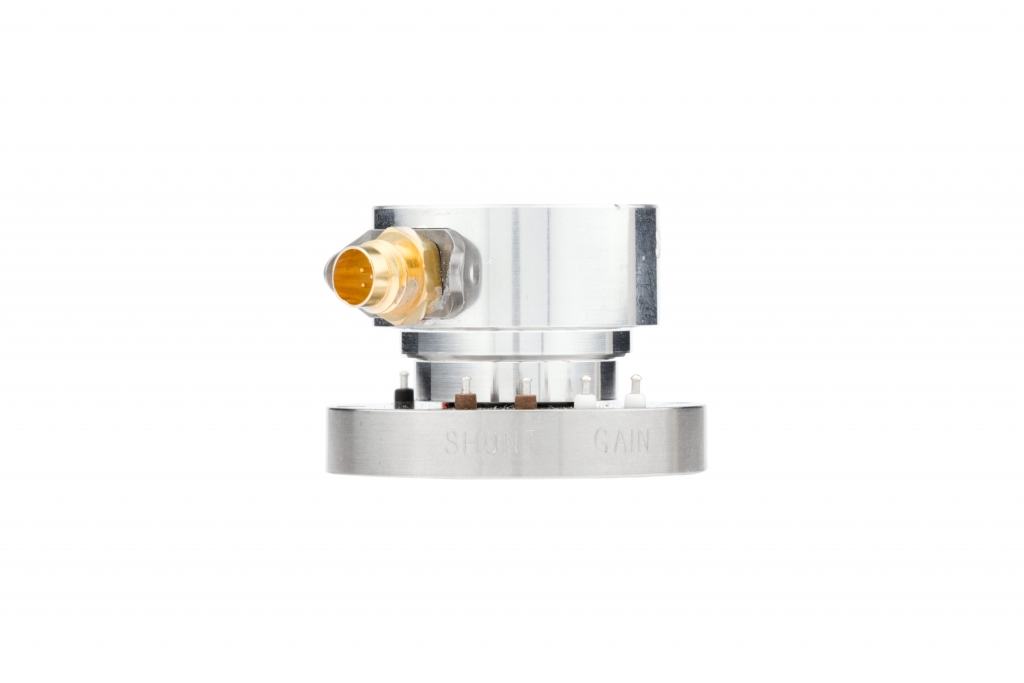

ميشيغان العلمية جمعيات حلقة الانزلاق القصيرة S-Series تستخدم في مجموعة متنوعة من التطبيقات التي تتطلب ما يصل إلى عشر توصيلات للدارة. تم تصميم حلقات الانزلاق لتثبيتها في نهاية عمود الدوران وإجراء توصيلات كهربائية لإجهاد المقاييس أو المزدوجات الحرارية أو أجهزة الاستشعار الأخرى التي تم تثبيتها على المعدات الدوارة. يتم إجراء التوصيلات من خلال مجموعة متنوعة من أنماط الإنهاء الموجودة على الجزء المتحرك الدائري والجزء الثابت. الفرش والحلقات الانزلاقية مصنوعة من معادن ثمينة لتقليل تباين المقاومة وتمكين استخدام التجميعات لإشارات الأجهزة منخفضة المستوى. بالإضافة إلى ذلك ، يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ والألمنيوم الحماية من الغبار والملوثات الأخرى. يتميز التصميم خفيف الوزن والمضغوط لـ جمعيات حلقة الانزلاق القصيرة S-Series اجعلها مثالية للاستخدام في التطبيقات ذات المساحة المحدودة. بالنسبة للتطبيقات التي تتطلب أيضًا تضخيم الإشارة ، فإن مجموعة حلقة الانزلاق القصيرة S-Series يمكن أن يحتوي على مكبر صوت مدمج مباشرة في الدوار ، ولا يغير أبعاد الحلقة الانزلاقية.
متزايد
يمكن تركيب هذه النماذج بسهولة في نهاية العمود. الرجوع إلى الأدبيات في جمعيات الحلقة الانزلاقية S-Series للحصول على رسم تفصيلي ووصف لإجراءات التركيب.
اتصل بـ Michigan Scientific للتطبيقات التي تتعرض فيها مجموعات الحلقة الانزلاقية لاهتزاز شديد.
الوثائق
التكنولوجيا ملاحظات
الملاحظة الفنية 102 ب | دوائر الانزلاق الحرارية والمزدوجات الحرارية

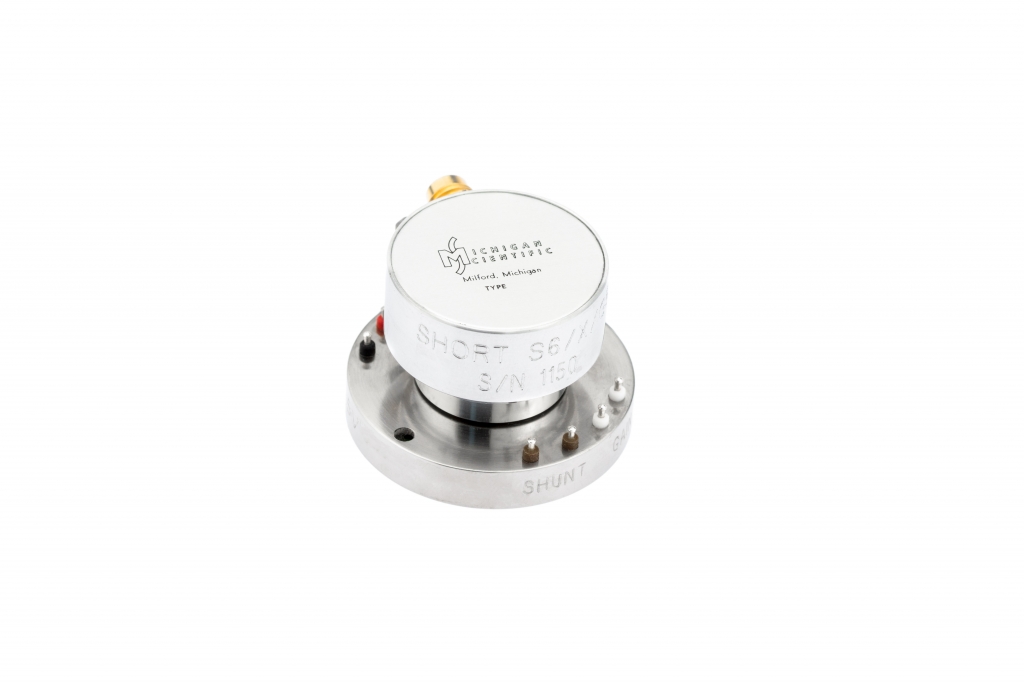

موديلات السلسلة S القصيرة
4 حلقات زلة
لا يوجد مكبر للصوت
مضخم مقياس الضغط (G)
مضخم حراري (TC)
AMP-TC1K-M1 في الدوار
المحطات على الجزء الثابت
أسلاك TC تخرج من الدوار
6 حلقات زلة
لا يوجد مكبر للصوت
مضخم مقياس الضغط (G)
مضخم حراري (TC)
AMP-TC3 * -M1 في الدوار
المحطات على الجزء الثابت
أسلاك TC تخرج من الدوار
AMP-TC3 * -M1 في الدوار
أسلاك TC تخرج من الدوار
موصل مصغر ذو 7 سنًا على الجزء الثابت
8 حلقات زلة
لا يوجد مكبر للصوت
مضخم مقياس الضغط (G)
عدد 2 AMP-SG-M1
المحطات على الدوار
موصل مصغر ذو 12 سنًا على الجزء الثابت
مضخم حراري (TC)
عدد 2 AMP-TC2-M1
المحطات على الجزء الثابت
أسلاك TC تخرج من الدوار
عدد 2 AMP-TC2-M1
موصل مصغر ذو 12 سنًا على الجزء الثابت
محطات TC على الدوار
عدد 2 AMP-TC2-M1
موصل مصغر ذو 12 سنًا على الجزء الثابت
محطات TC تخرج من الدوار
10 حلقات زلة
لا يوجد مكبر للصوت
مضخم مقياس الضغط (G)
مضخم حراري (TC)
2 أمبير- TCJ-لين
موصل مصغر ذو 12 سنًا
المحطات على الدوار
7 مكبرات صوت مزدوجة حرارية من النوع T في الدوار
المحطات على الدوار والجزء الثابت
ثقب التشحيم
