المميزات
- 4 وصلات حلقة الانزلاق
- مكبر حراري مزدوج في الدوار
- أطراف لحام مرمزة بالألوان على الدوار والجزء الثابت
- حلقات وفرش جودة الأجهزة
- غلاف معدني محكم الإغلاق ومقاوم للتآكل
- وخفيفة الوزن وصغيرة الحجم
الوصف
• قصيرة S- سلسلة تتوفر النماذج في أربع إلى عشر مجموعات من حلقات الانزلاق الدائري. يتم إجراء التوصيلات من خلال أطراف لحام مشفرة بالألوان موجودة على الجزء المتحرك الدائري والجزء الثابت. إن التصميم الخفيف الوزن والمضغوط لمجموعات الحلقة الانزلاقية هذه يجعلها مثالية للاستخدام في التطبيقات التي تتوفر فيها مساحة محدودة.
بالنسبة للتطبيقات التي تتطلب أيضًا تضخيم الإشارة ، يمكن استخدام مجموعة الحلقة الانزلاقية القصيرة من السلسلة S مع Michigan Scientific المزدوجة الحرارية or قياس الضغط مكبرات الصوت. بالنسبة للتطبيقات ذات المساحة المحدودة للغاية ، يمكن لشركة Michigan Scientific تصنيع مجموعة الحلقة الانزلاقية بحيث يكون بها مكبر صوت مدمج مباشرة في الدوار ، وليس تغيير أبعاد الحلقة الانزلاقية. يأتي هذا الطراز مزودًا بمضخم مزدوج حراري AMP-TC * -M1 في الدوار.
الوثائق

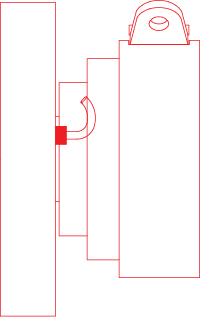

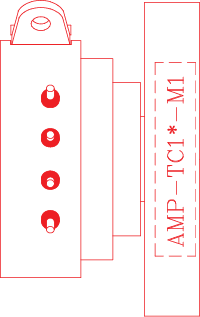

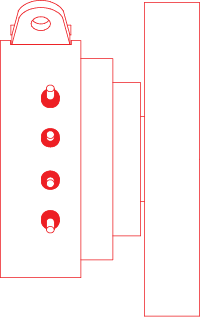

قصير S4 / T / TC1K CAD
ورقة بيانات قصيرة من السلسلة S
كتيب نظرة عامة على جمعيات الحلقة الانزلاقية
التكنولوجيا ملاحظات
الملاحظة الفنية 102 | الدوائر الحلقية المزدوجة الحرارية
الملاحظة الفنية 102 ب | دوائر الانزلاق الحرارية والمزدوجات الحرارية
الملاحظة الفنية 102 ج | لحام المزدوجات الحرارية
الملاحظة الفنية 107 | نموذج ترقيم ومعلومات الموصل
