شرح المميزات:
- 12 قناة إجهاد IN → 1 CAN/CAN FD إشارة OUT

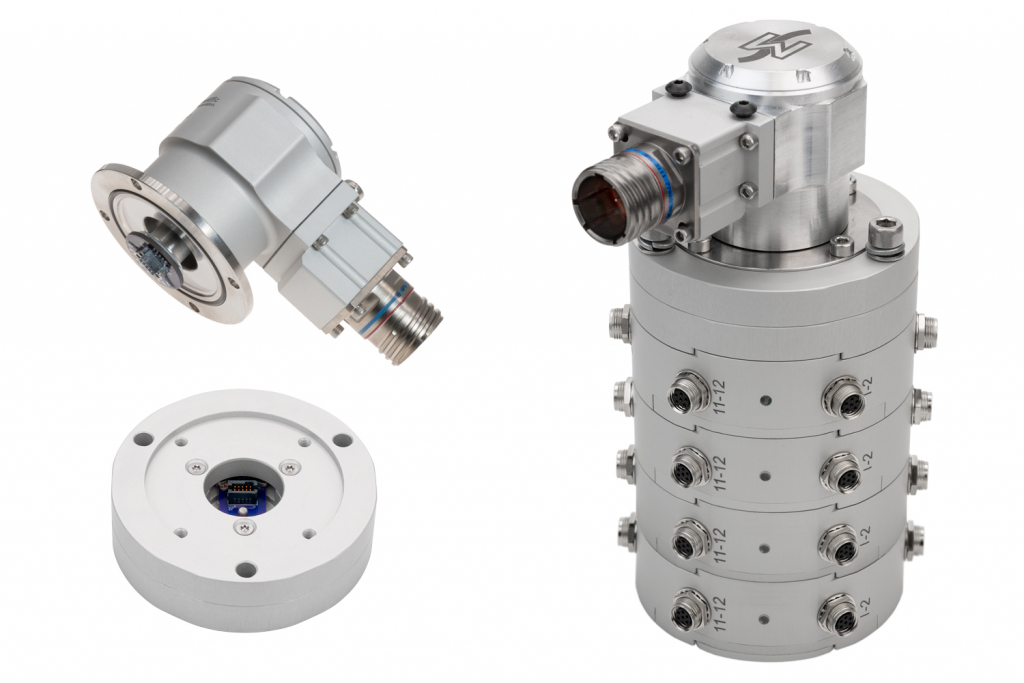

- يمكن استخدام حلقات الانزلاق من شركة Michigan Scientific للتطبيقات الدوارة
- إخراج البيانات حتى 8 كيلو عينة في الثانية (CAN FD) / 2 كيلو عينة في الثانية (CAN 2.0)
- قم بتكديس ما يصل إلى 4 وحدات لأخذ عينات متزامنة من 48 قناة
- تصميم مضغوط للتطبيقات ذات المساحة المحدودة
- يُستخدم مع أجهزة التشفير التربيعية المطلقة لإخراج الموضع والسرعة
- قم بتكوين كل قناة بشكل مستقل باستخدام البرنامج
- مقاومات تحويلة متكاملة يتم التحكم فيها بواسطة البرنامج
- يمكن تعديل الكسب لكل قناة، ويتم التحكم فيه بواسطة البرنامج
- مقاومات استكمال الجسر المتكاملة
الوصف

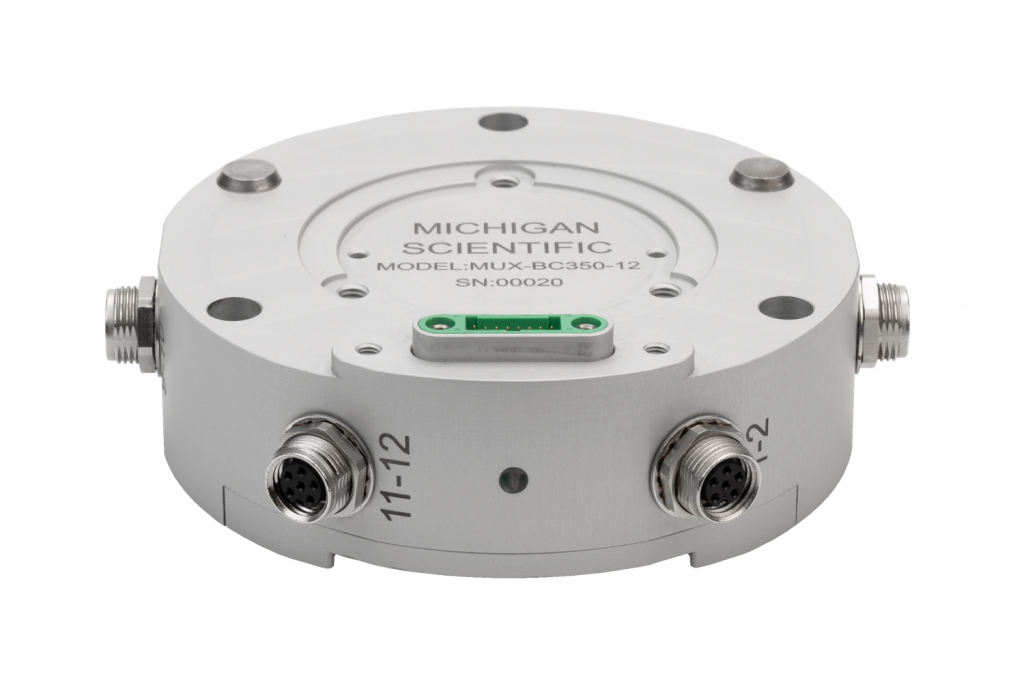

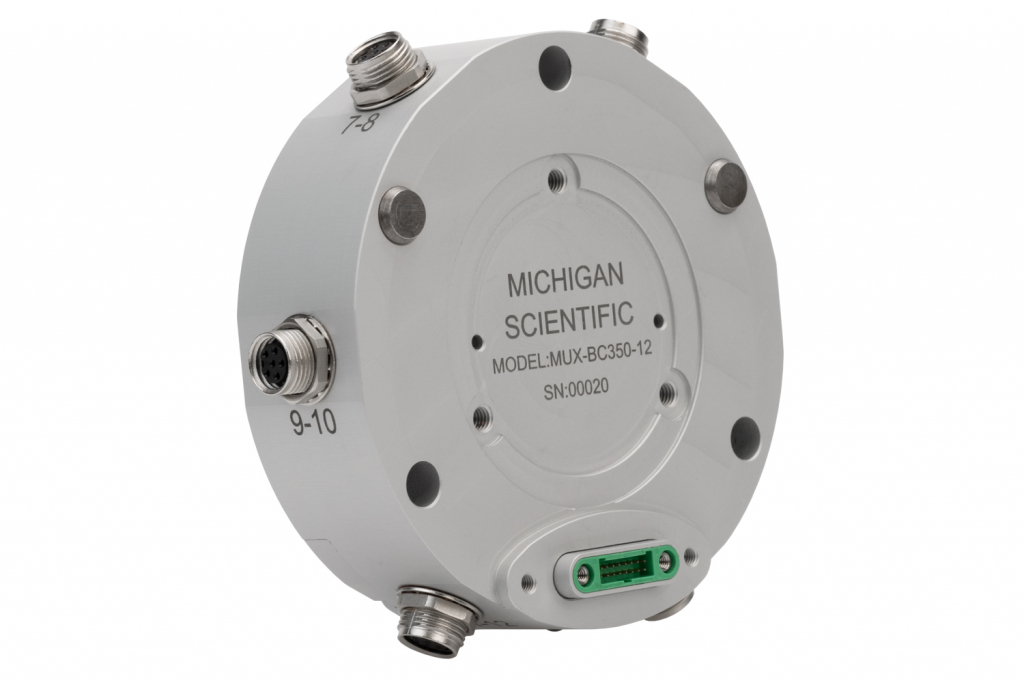

وحدة MUX-BC350-12 من شركة Michigan Scientific هي وحدة معالجة إشارات ومضاعفة إرسال ذات 12 قناة. يمكن توصيل كل موصل من الموصلات الشعاعية الستة بمقياسَي إجهاد ربع ذراع ثلاثي الأسلاك. توفر وحدة MUX-BC350-3 وظائف إكمال الجسر، وتنشيطه، ومعالجة الإشارات، وتحويلها إلى بيانات رقمية. تحتوي الوحدة على أربعة منافذ إخراج: اثنان للطاقة، واثنان لبروتوكول CAN/CAN FD. بيانات الإخراج متوافقة مع CAN 2.0 أو CAN FD. يمكن بدء معايرة التحويلة عند التشغيل أو بواسطة المستخدم باستخدام برنامج تهيئة الوحدة. بالإضافة إلى ذلك، يتيح البرنامج تهيئة القنوات بشكل مستقل وتسجيل البيانات على جهاز كمبيوتر.
المستندات
وحدات تحويل الإشارة التناظرية إلى CAN ذات 12 قناة - نظرة عامة على المنتج
ملف (ملفات) شنومك 879.08 KB
التكنولوجيا ملاحظات
الملاحظة الفنية 103 | عدد القنوات المحسن لحلقات الانزلاق باستخدام مضخمات Strain Gage
ملف (ملفات) شنومك 131.45 KB
